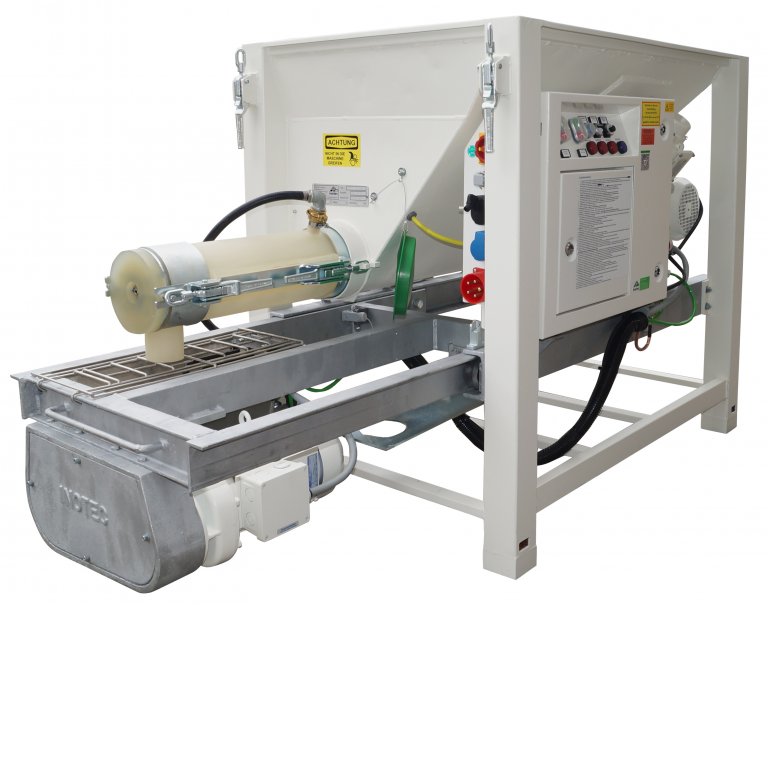

Das Kleinsilo für Sackware, Big-Bags und One-Way-Container mit integriertem 400 V Durchlaufmischer und 400 V Förderpumpe
Vorteile auf einen Blick
- Verwendbar für alle pumpbaren, pulverförmigen Fertigmörtel
- Leistungsstarke 400 V Maschinentechnik
- Sehr hohe Förderleistung
- Stufenlose Drehzahlregulierung
- Einfache Bedienung
- Leichte Reinigung durch PU-Mischrohr
- Die Befüllung mit Sackware ist Standard. Optional kann das Kleinsilo mit Big-Bags oder One-Way-Containern befüllt werden
Überall dort, wo viel Material in kürzester Zeit verarbeitet werden muss ist das Kleinsilo inoCOMB Cabrio die ideale Lösung. Mit dem leistungsstarken 400 V Durchlaufmischer sowie der bewährten Förderpumpe kommt Maschinentechnik zum Einsatz, die einen reibungslosen Einsatz auf der Baustelle sicherstellen.

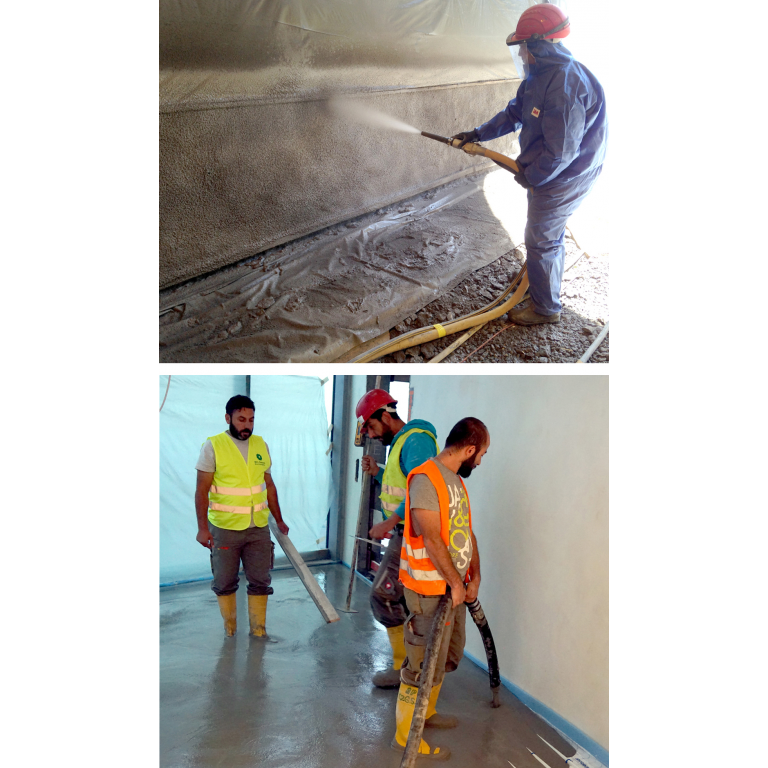

Mit den optional erhältlichen Bausätzen kann das Kleinsilo mit ein paar Handgriffen für verschiedene Anwendungsbereiche umgerüstet werden. Das bietet auf der Baustelle höchste Flexibilität durch unendliche Einsatzmöglichkeiten (Spritzen, Kleben, Eingießen von z.B. Fussbodenausgleichsmassen, Spachteln und Armieren, etc.)
Das Kleinsilo kann mit Sackware, Big-Bags über eine optionale Aufsetzhaube oder mit One-Way-Containern befüllt werden.
Video
Alternative Maschinen
Service Details
Betriebsspannung | V/Hz/A | 400 / 50 / 32 |
Motorleistung | kW | 6,3 (frequenzgeregelt) |
Leergewicht | kg | 420 |
Förderleistung (materialabhängig) | l/min | max. bis ca. 100 |
Förderweite (materialabhängig) | m | max. 80 |
Förderhöhe (materialabhängig) | m | max. 40 |
Materialbehälter | l | 200 |
Wasseranschluss | bar | 4 (¾") |
Maschinentechnik | Silotechnik | |
Bemerkungen | * Motorleistung Durchlaufmischer: 4,0 kW / Förderpumpe 6,3 kW | |
Maße (L x B x H) | mm | 1200 x 800 x 1300 |
Gewicht | kg | ca. 420 |
inoCOMB Cabrio | |
Betonspachtelmasse | |
Fassadenputze | |
Fussbodenausgleichsmassen | |
Klebe- bzw. Armierungsmörtel | |
Oberputze | |
Organische Spachtelmassen | |
Reprofiliermörtel | |
Verguss von Rinnen und Maschinenfundamenten | |
Verwendbar für alle pulverförmigen Estriche und Ausgleichsmassen |
Lieferumfang
inoCOMB Cabrio
Art.-Nr. 10042272 (NEU)
Art.-Nr. 10042612 (generalüberholt)
Kleinsilo bestehend aus:
- Rahmengestell
- Materialbehälter
- Schaltschrank
- Rüttler
Mischeinheit bestehend aus:
- Getriebemotor
- Wasserarmatur
- PU-Mischrohr inoPOWERMIX „S“ mit breitem Materialauslauf
Pumpeneinheit bestehend aus:
- Förderpumpe ausziehbar
- Pumpengehäuse aus Edelstahl
- Getriebemotor frequenzgeregelt
- Werkzeugkoffer
Bausatz „D“-Cabrio
für Spritzapplikationen (22 l / 40 bar)
Art.-Nr. 10043990*
Bausatz „Ü1“-Cabrio
für Industrieestriche (100 l / 15 bar)
Art.-Nr. 10043988*
Bausatz „Ü2“-Cabrio
für Fussbodenausgleichsmassen (100 l / 30 bar)
Art.-Nr. 10043989*
Bausatz „RS“-Cabrio
für grobkörniges Material (50 l / 15 bar)
Art.-Nr. 10043991*
* Lieferumfang siehe Zubehör

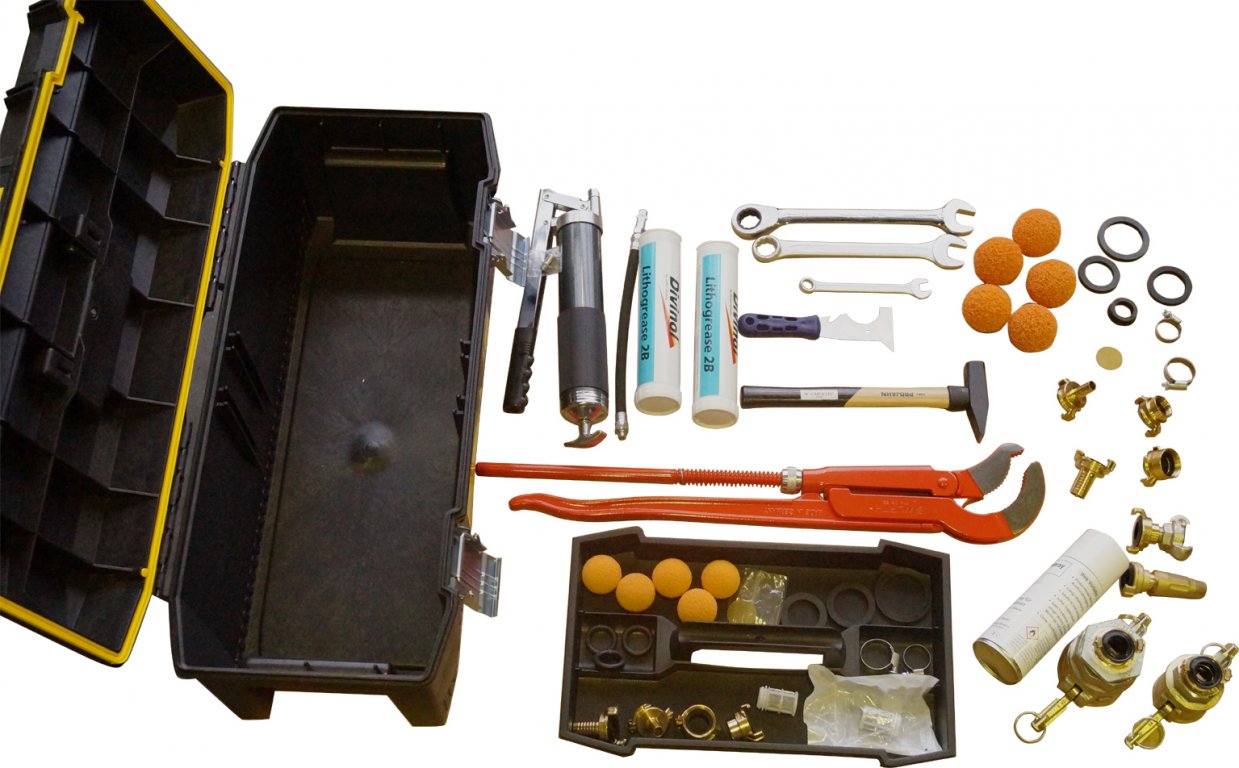

Erste-Hilfe-Koffer für Kleinsilo Cabrio
Lieferumfang:
Fettpresse inkl. 2 Kartuschen, Ratschen-Ringgabelschlüssel 24 mm umschaltbar, Gabel-Ringschlüssle SW24 und SW13, Geka-Kupplung 3/4“ Tülle und 3/4“ IG und 1“ IG, Geka-Spritzdüse 3/4“, Geka-Kupplung 1/2“ Tülle, Geka-Dichtung mit Wulstrand, Siebeinsatz aus Messing, Ersatzsieb für Druckminderer D06F, Dichtung für Kupplung 35 / 42 / 50 mm, Putzstück 50 M-Teil und 35 M-Teil mit Geka-Kupplung, Schwammkugel 45 mm und 60 mm, Eckrohrzange 3“, Multifunktionsspachtel, Montage-Gleitspray spezial (400 ml Dose), Anschlusskupplung für Kompressor (Geka/Klauenkupplung), Schlosserhammer 300 gr, Schlauchschelle 1/2“ und 3/4“ Spannbereich, Stanley FatMax Werkzeugbox

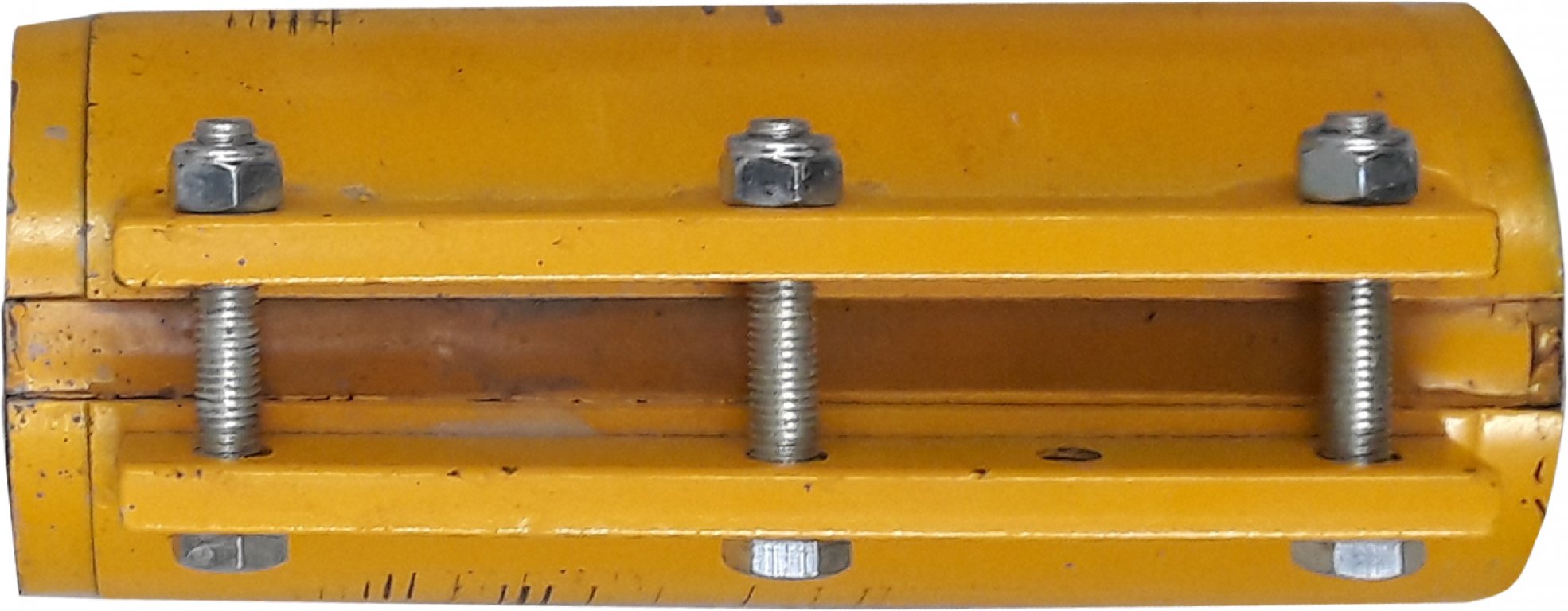

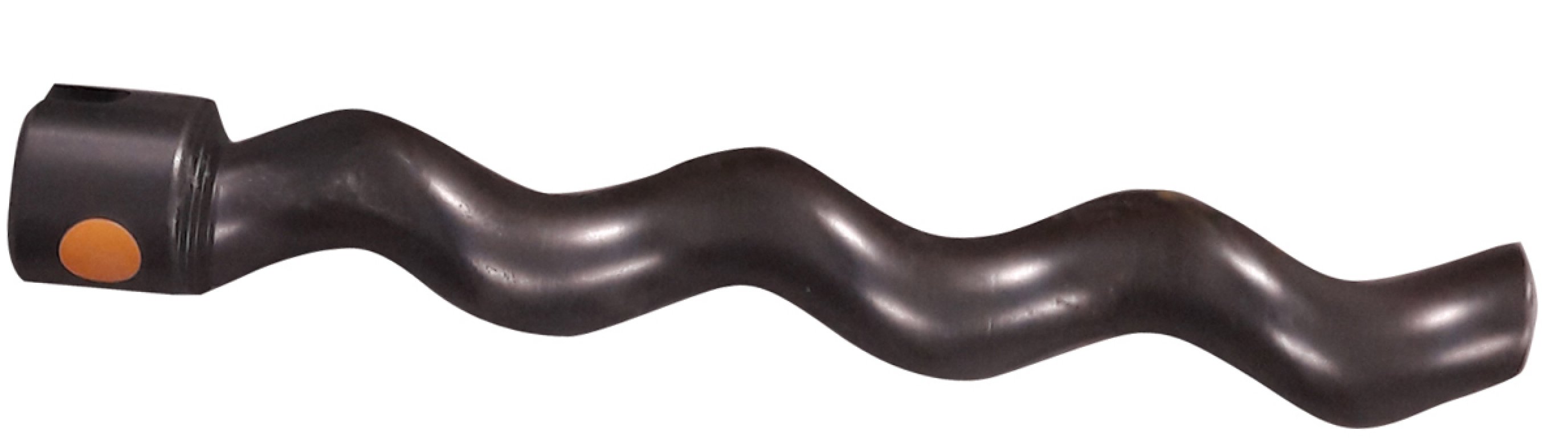

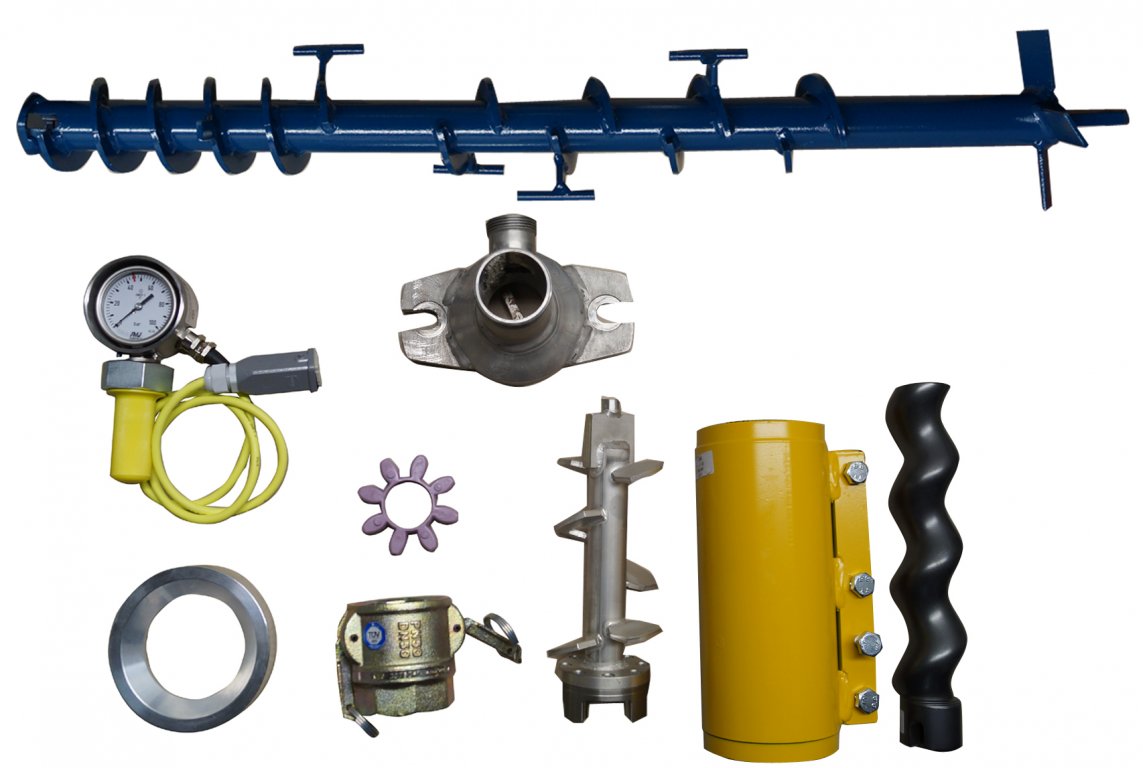

Bausatz „RS“-Cabrio (Rotor/Stator R7-1,5 mit Spannleiste)
- Ø 115 mm, 50 l/min, 15 bar - für z.B. grobkörniges Material wie z.B. Vergussbeton
Lieferumfang:
Saugflansch, Druckflansch, Mörteldruckmanometer, Rotor/Stator R7-1,5 mit Spannleiste, Kupplung M-Teil 50 (2“ IG)

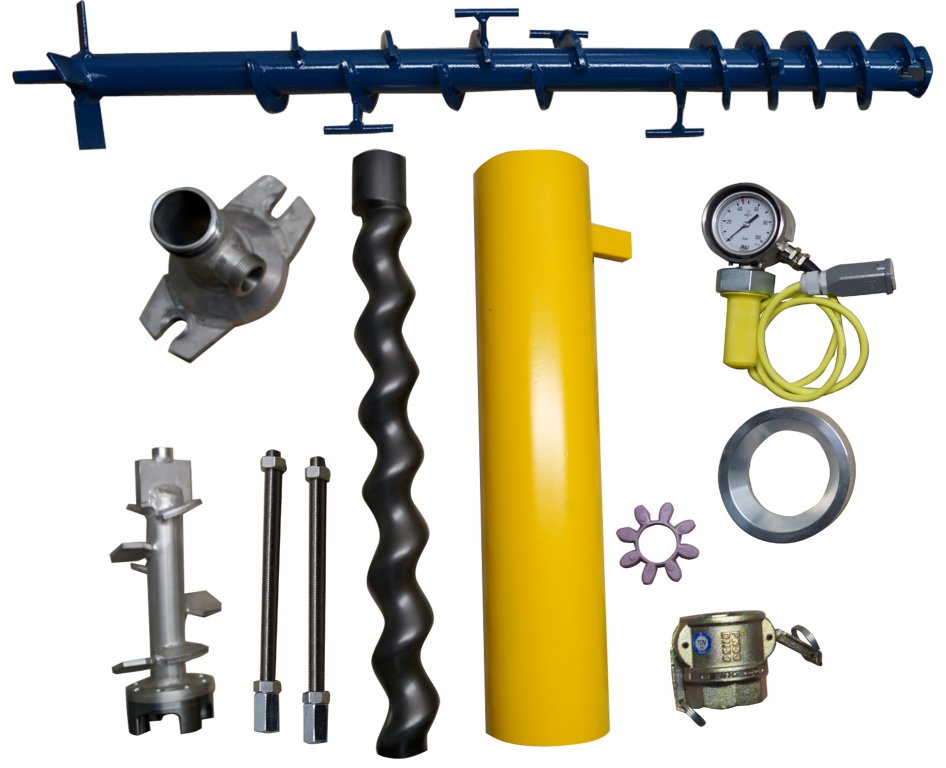

Bausatz „Ü2“-Cabrio (Rotor/Stator 2R6)
- Ø 101 mm, 100 l/min, 30 bar - für z.B. Fussbodenausgleichsmasse
Lieferumfang:
Saugflansch, Druckflansch, Mörteldruckmanometer, Pumpenwelle mit Rotex-Kupplung, Rotor/Stator 2R6, Kupplung M-Teil 50 (2“ IG), 2 x Augenschrauben, 4 x Mutter M16, 2 x Gewindestangen M16 (270 mm), 2 x Doppelmutter M16

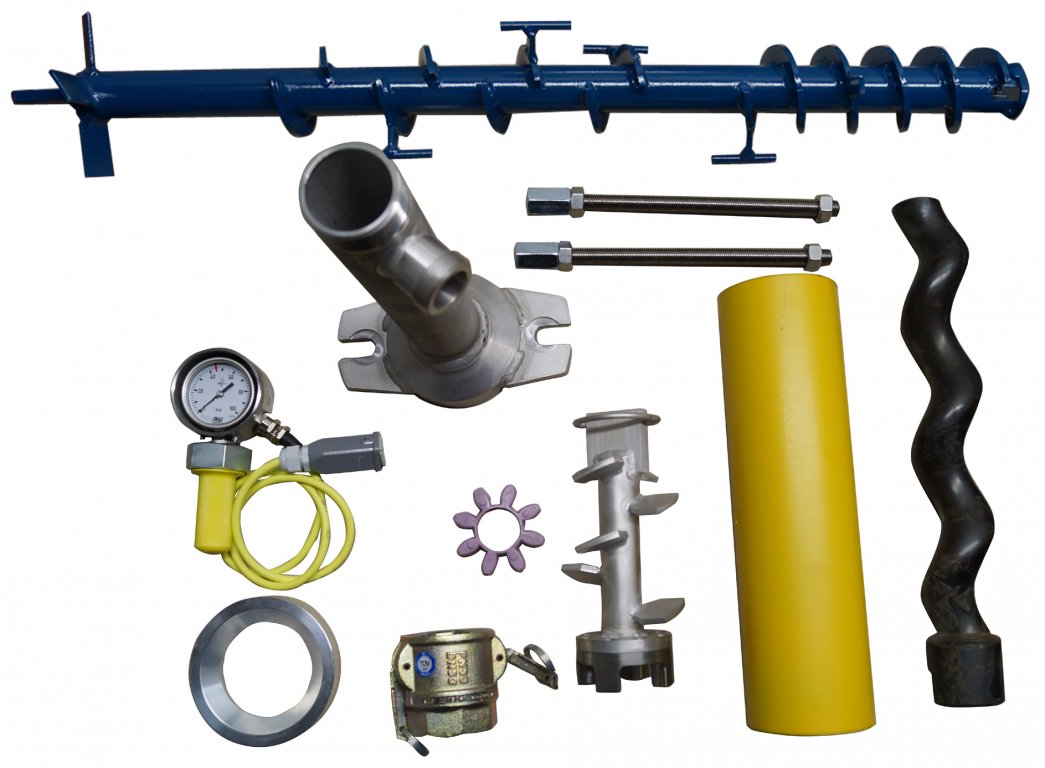

Bausatz „Ü1“-Cabrio (Rotor/Stator 1R6)
- Ø = 101 mm, 100 l/min, 15 bar - für z.B. Fussbodenausgleichsmasse
Lieferumfang:
Saugflansch, Druckflansch, Mörteldruckmanometer, Pumpenwelle mit Rotex-Kupplung, Rotor/Stator 1R6, Kupplung M-Teil 50 (2“ IG), 4 x Mutter M16, 2 x Gewindestangen M16 (90 mm), 2 x Doppelmutter M1
Optionaler Getriebmotor 280 U/min-1 für Kleinsilo Cabrio
Soll das Kleinsilo ausschließlich für die Verarbeitung von Spritzapplikationen wie z.B. Reprofiliermörtel zum Einsatz kommen, kann optional zur Standard-Antriebseinheit mit 373 U/min-1 der Getriebemotor mit 280 U/min-1 gewählt werden.

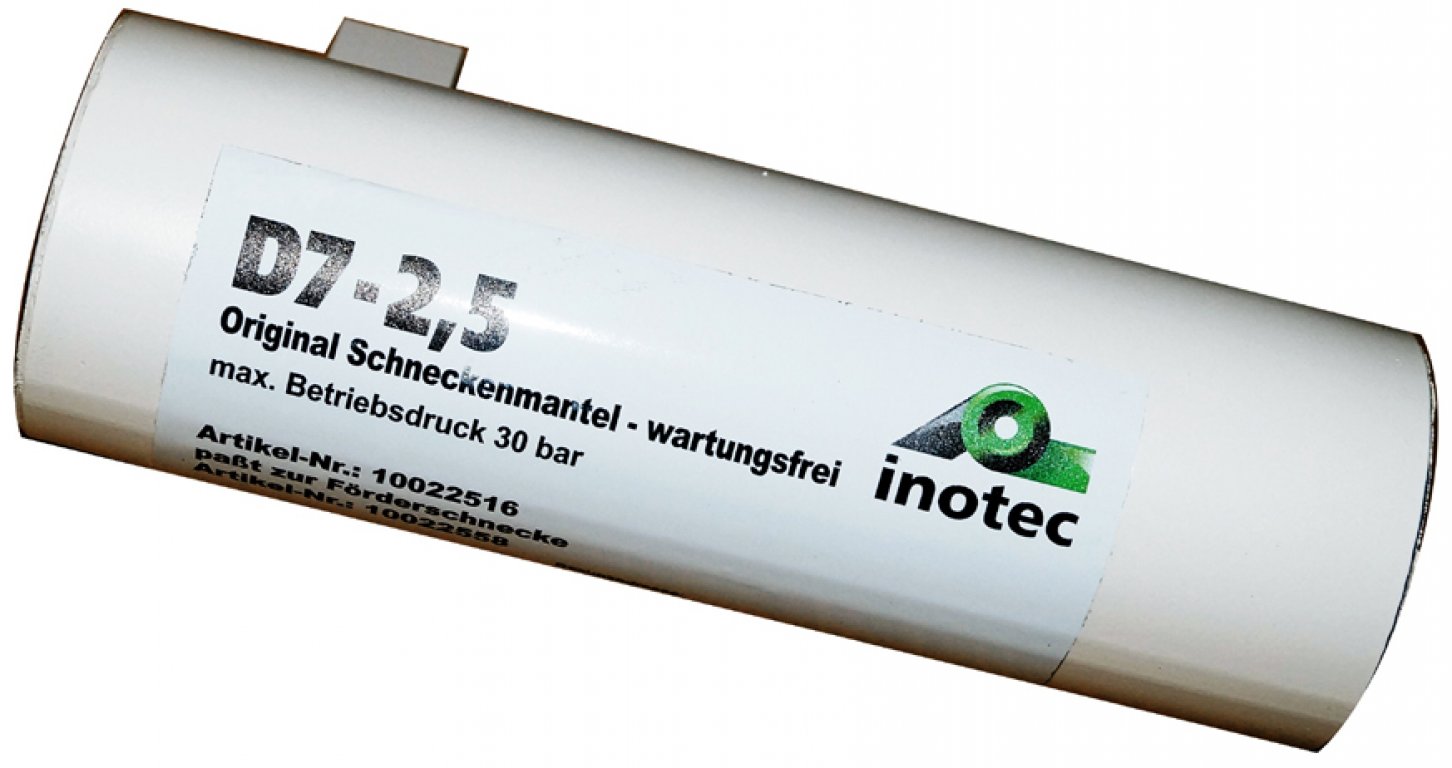

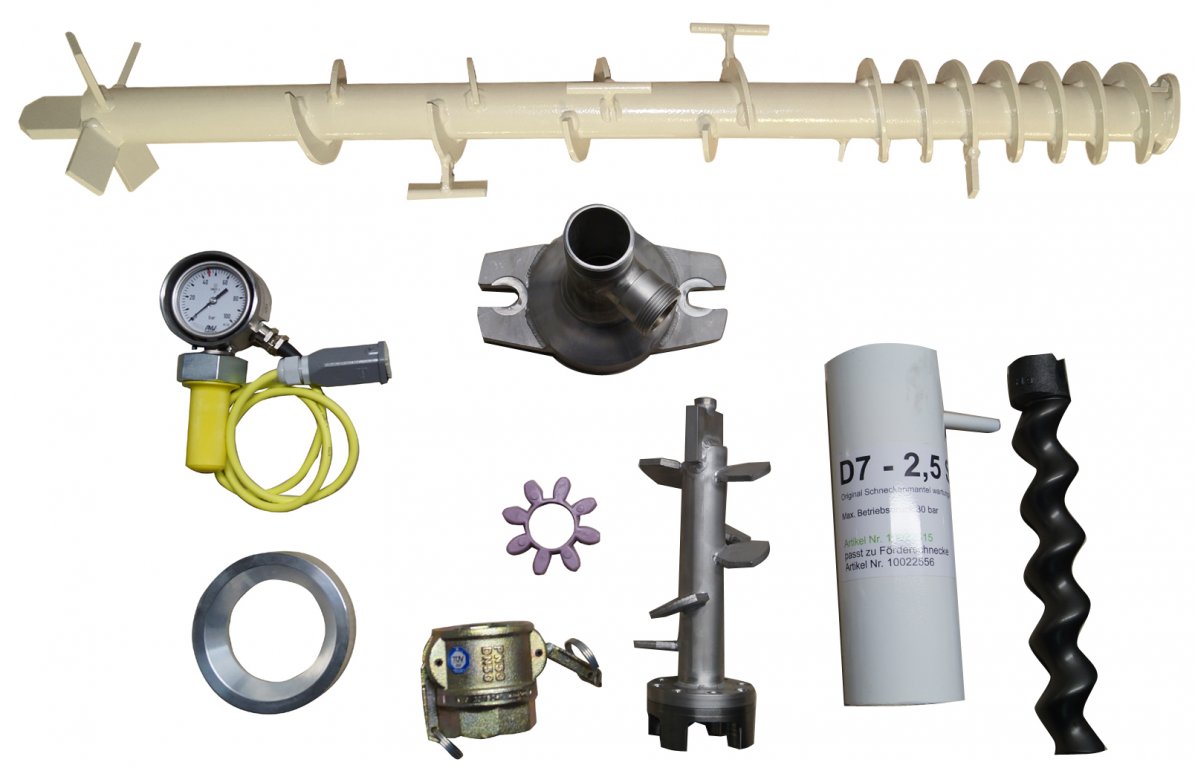

Bausatz „D“-Cabrio (Rotor/Stator D7-2,5 S)
- Ø 89 mm, 22 l/min, 40 bar - für z.B. Spritzapplikationen
Lieferumfang:
Dosierwelle - Steigung 30 mm, Saugflansch, Druckflansch, Mörteldruckmanometer, Pumpenwelle mit Rotex-Kupplung, Rotor/Stator D7-2,5 S, Kupplung M-Teil 50
Rüttler für OWC-Container
Der Rüttler wird direkt an den One-Way-Container angegurtet
- Für schwer nachrieselndes Pulvermaterial in einem One-Way-Container
- Verhindert Tunnelbildung im Materialbehälter
Lieferumfang:
Rüttler mit Auflagewinkel, Spanngurt und Anschlusskabel

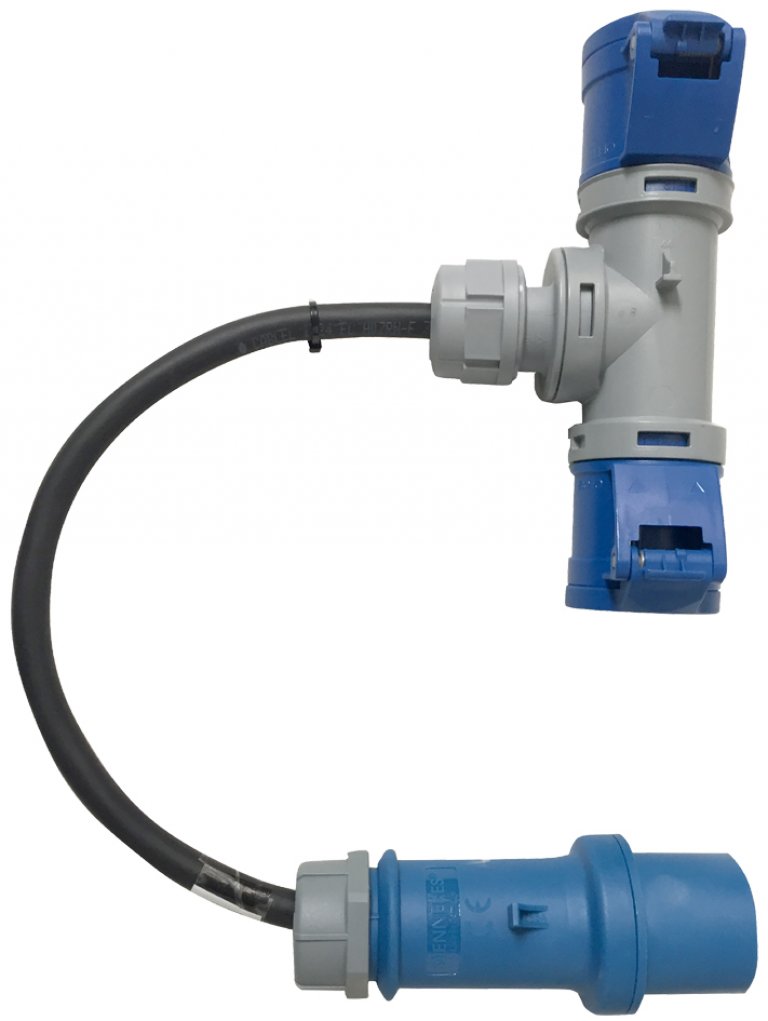

Doppeladapter für Rüttler
- Doppeladapter 230 V CEE für einen Rüttler an einem One-Way-Container
Sollen beide One-Way-Container die über die inoFLEX Duo das Kleinsilo Cabrio mit Material versorgen mit je einem Rüttler ausgestattet werden, werden zwei Doppeladapter benötigt (ein Adapter für je eine Drehflügelsonde / ein Adapter für je einen Rüttler)

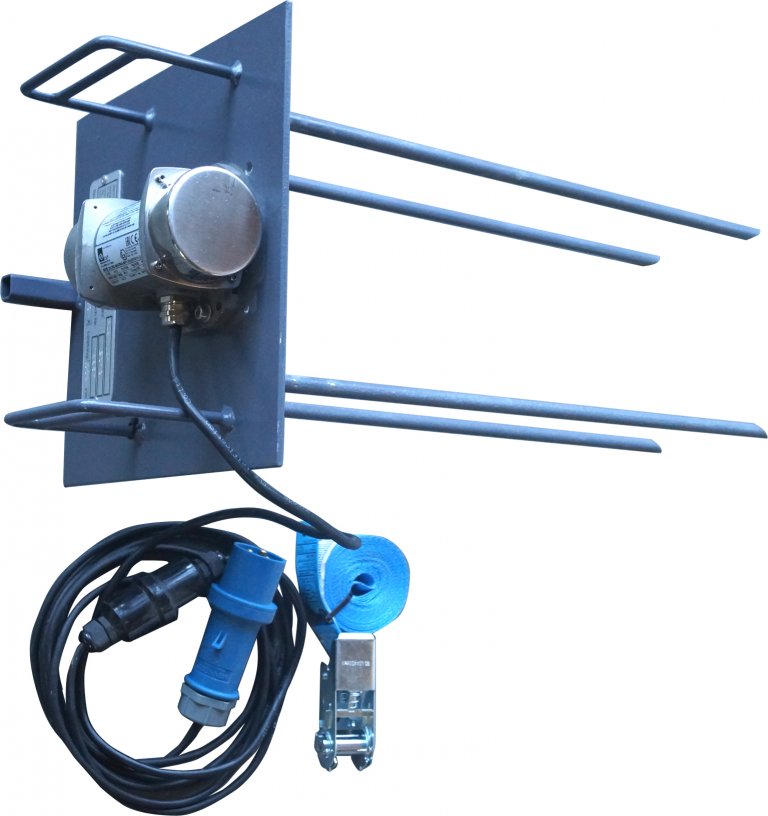

Rüttler mit Vibrationsstäben für OWC und Big Bags
Der Rüttler wird direkt in einen OWC oder in ein Big Bag gestochen und mit einem Spanngurt fixiert
- Für schwer nachrieselndes Pulvermaterial im OWC oder Big Bag
- Verhindert „Tunnelbildung“ oder „Brücken“
Lieferumfang:
Rüttler auf Platte mit Vibrationsstäben montiert, inkl. Anschlusskabel 230 Volt und Spanngurt.

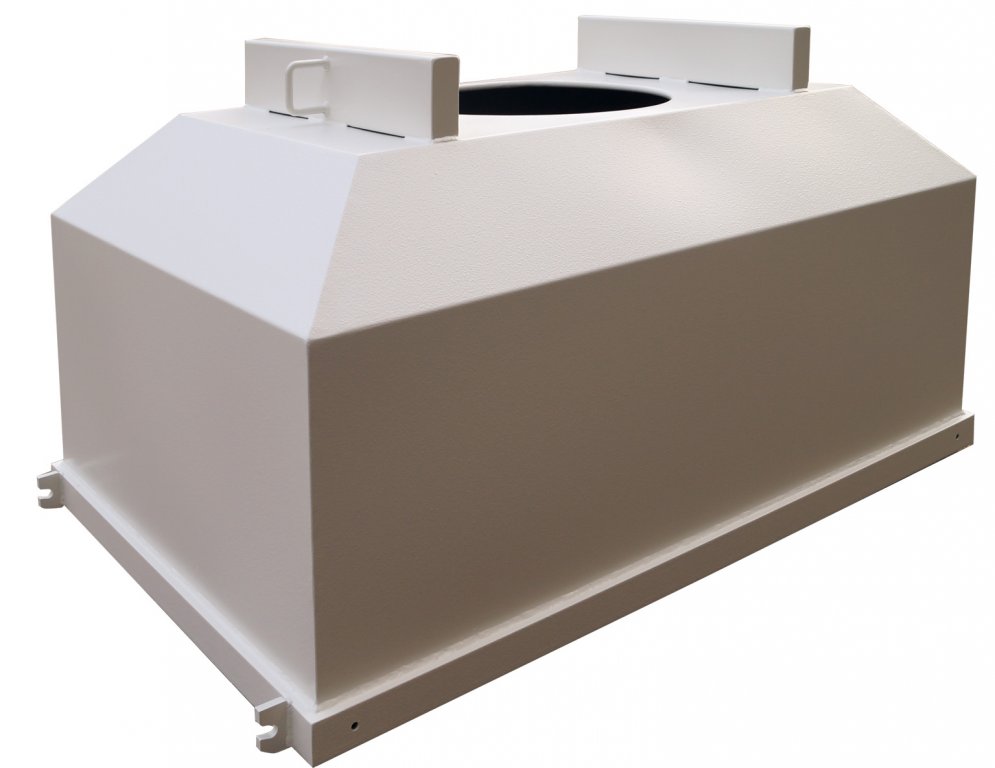

Für Big-Bags: Aufsatzhaube für inoCOMB Cabrio zur Befüllung mit Big Bag
- ohne Deckel für Einfüllöffnung

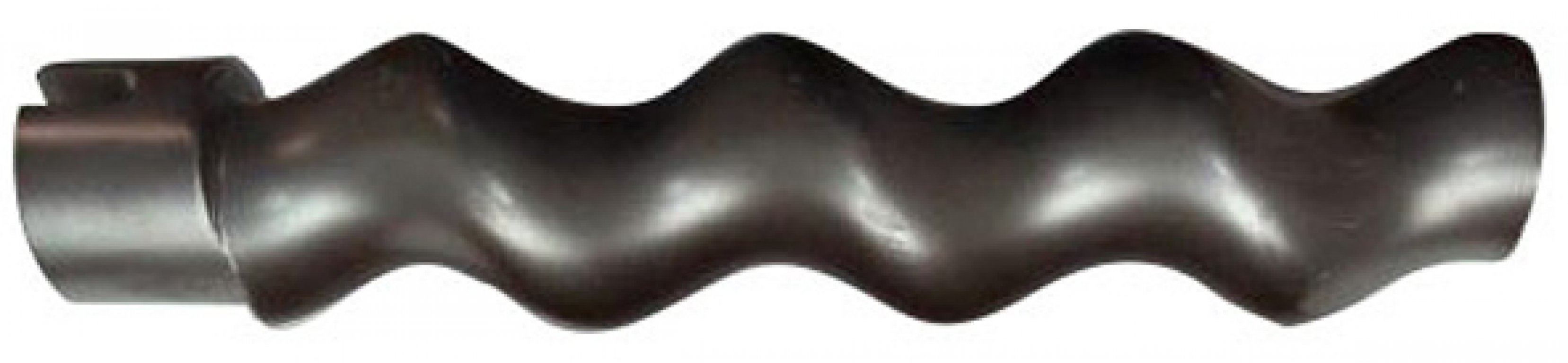

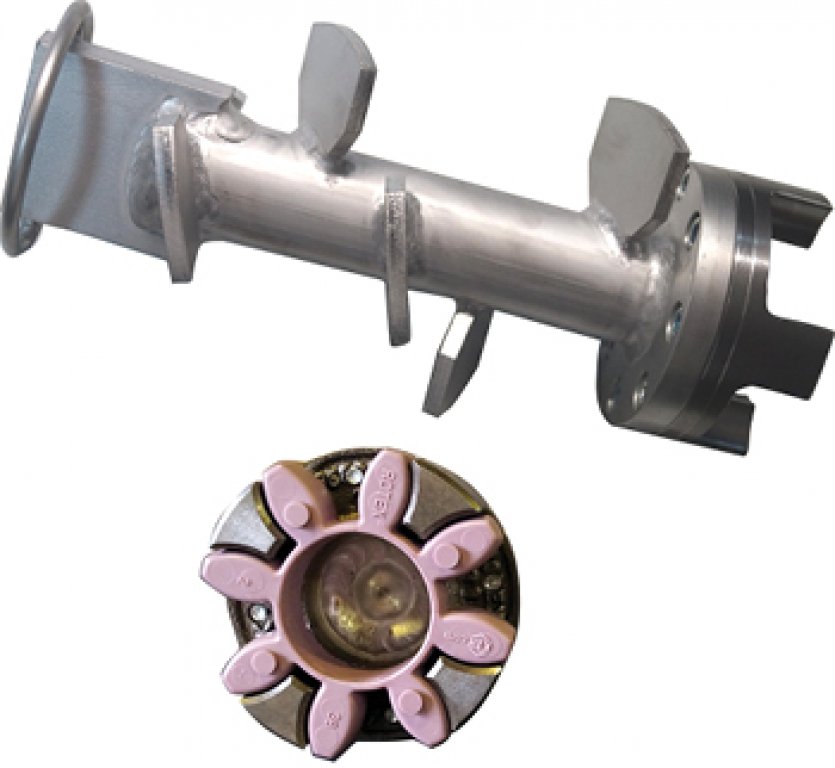

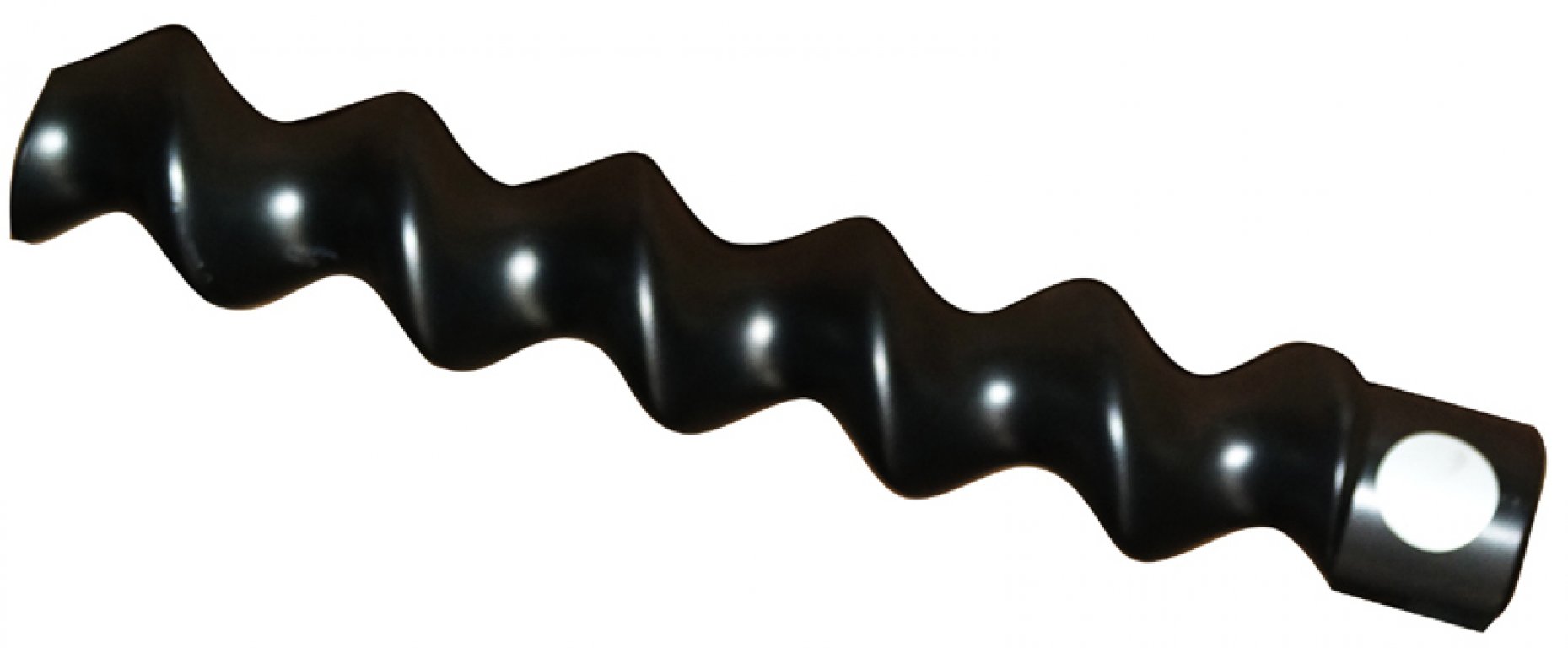

Dosierwelle für Bausatz 'D'-Cabrio - Steigung 30 mm

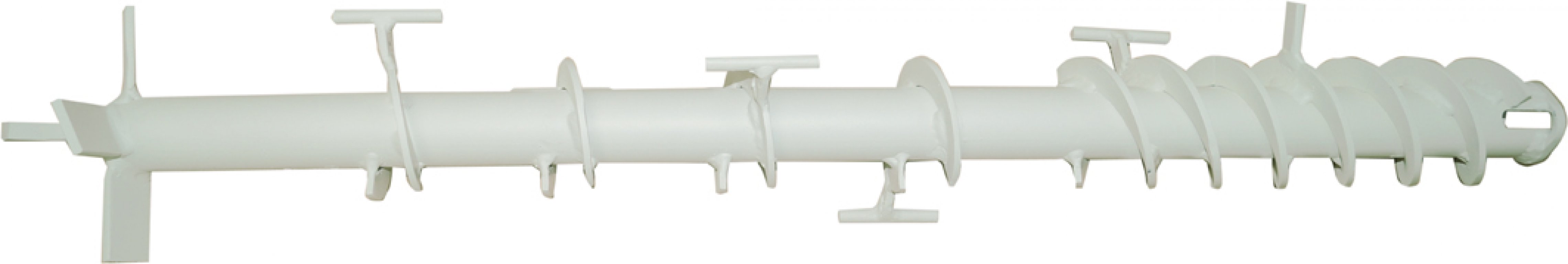

Dosierwelle für Bausatz 'Ü1'- und 'Ü2'-Cabrio - Steigung 45 mm
Dosierwelle für Bausatz 'Ü1'- und 'Ü2'-Cabrio mit doppelter Steigung - Steigung 80 mm

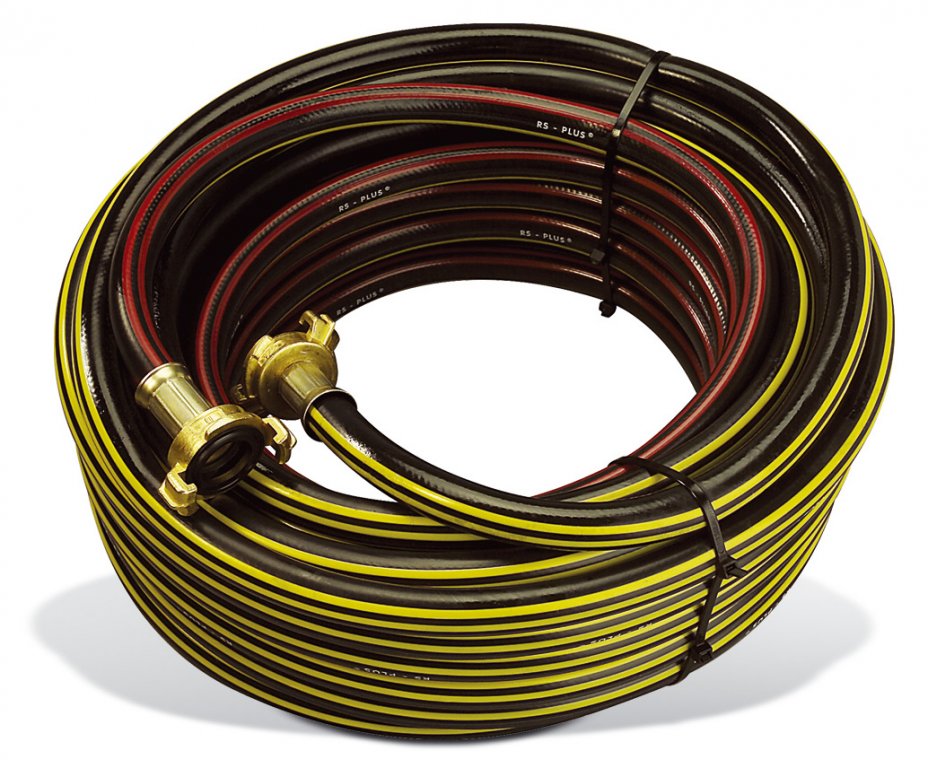

Wasser-/Luftschlauch
- Für universellen Einsatz, z.B. Luft, Wasser
- Beidseitig mit Hülsen verpresste GEKA-Kupplungen
Technische Daten: | |
Betriebsdruck: | max. 15 bar |
Temperaturbereich: | -20 bis +90°C |

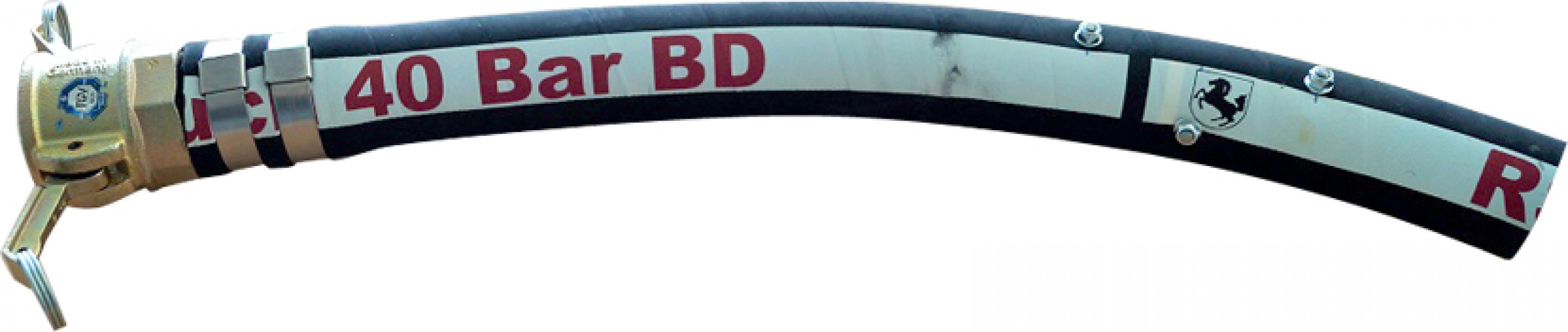

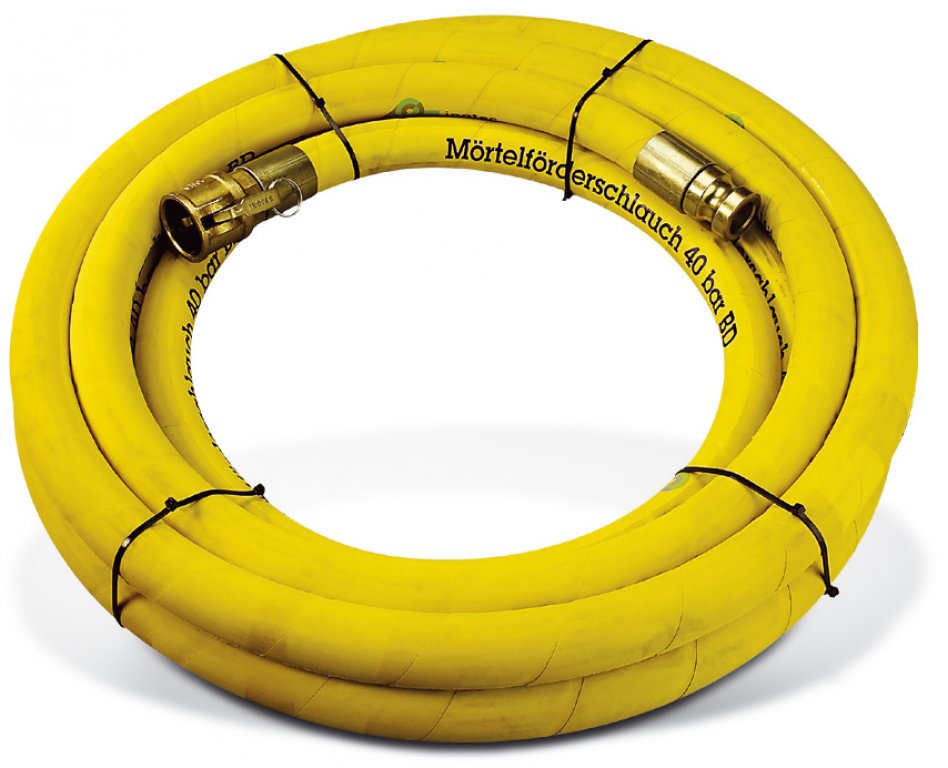

INOTEC Mörtelschlauch
- Abriebfester Spezialschlauch zum Pumpen von Nassmörtel unter hohem Druck, weitgehend knickfest
- Für 40 bar Betriebsdruck bei 3-facher Sicherheit
- Außenfarbe gelb bei Ø 35 mm
- Außenfarbe schwarz bei Ø 40 und 50 mm
- Mit Mörtelschlauchkupplungen, M-Teil sowie drehbarem V-Teil (nur bei Ø 25 mm)
- Mit Nockenhebeln am M-Teil
Technische Daten: | |
Betriebsdruck: | 40 bar |
Berstdruck: | 120 bar |
Schlauchmischer für Spezialestriche
- Durch den Schlauchmischer wird das Material nochmals aufgemischt.

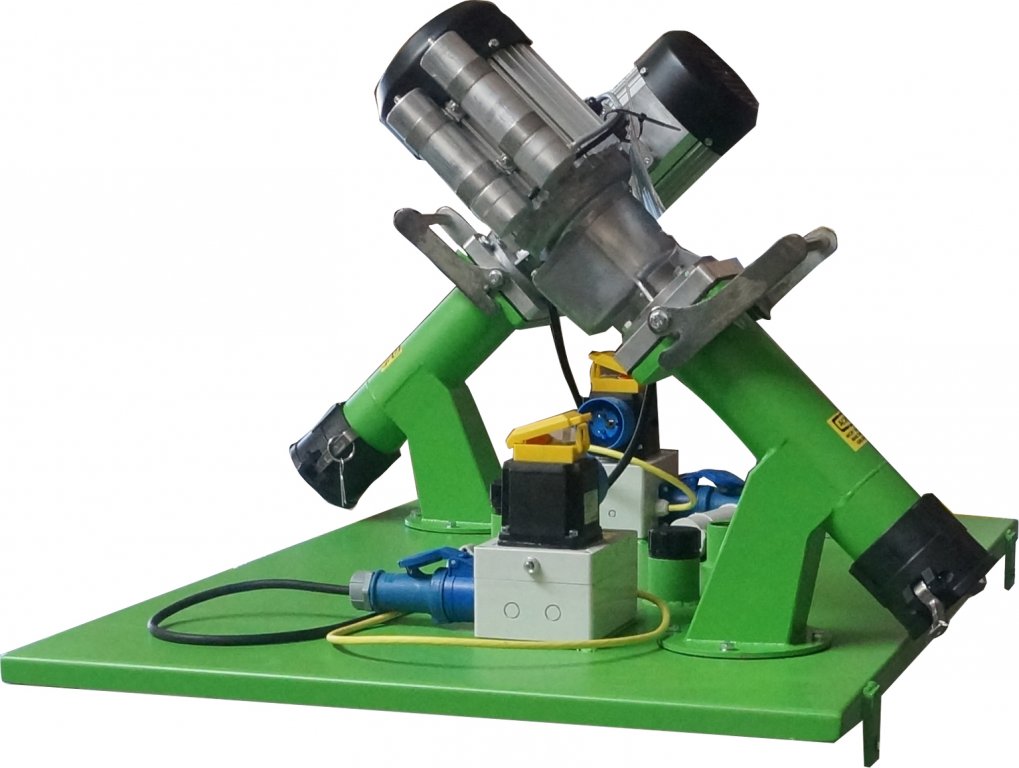

inoFLEX Duo
Zwei Trockenfördereinheiten zur indirekten Befüllung aus zwei Big-Bag-Boxen Mono oder zwei One-Way-Containern.
- Die beiden flexiblen Förderwellen transportieren das zu verarbeitende Material aus zwei One-Way-Containern oder zwei Big-Bag-Boxen Mono direkt in den Behälter des Kleinsilos
Lieferumfang:
Abdeckhaube, 2 flexible Förderwellen, 2 Motoren, 2 Drehflügelsonden

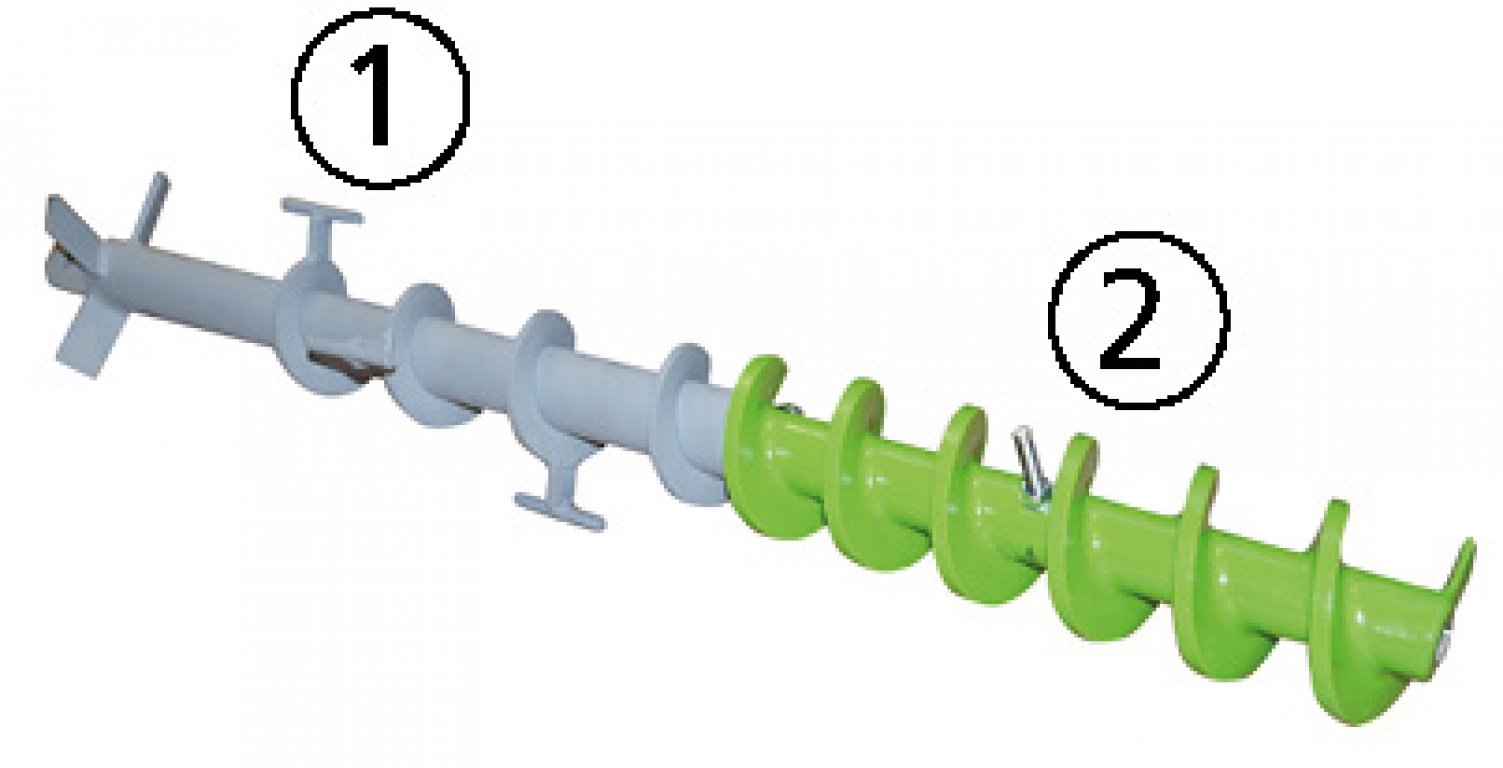

Dosierwelle mit Vierkantaufnahme
Steigung 45 mm mit PU-Einsatz 330 mm, Steigung 55 mm (1 & 2)

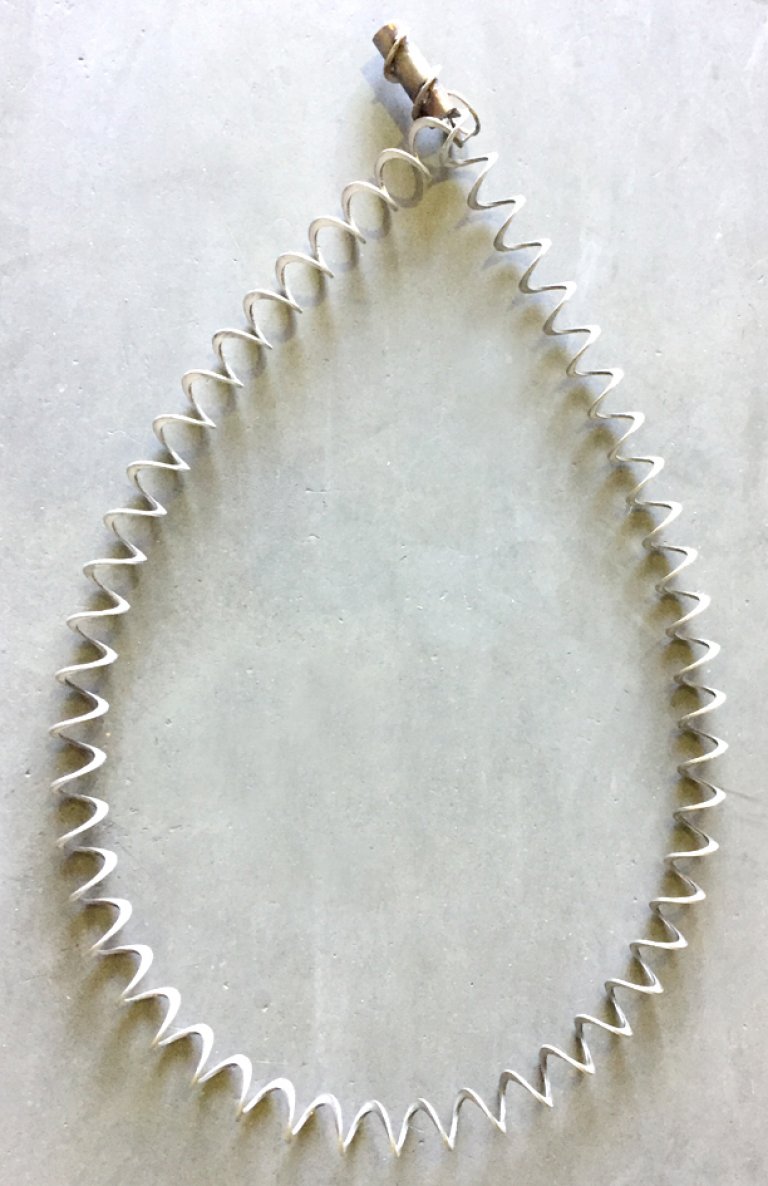

Förderwelle für inoFLEX Duo (L=3200 mm)

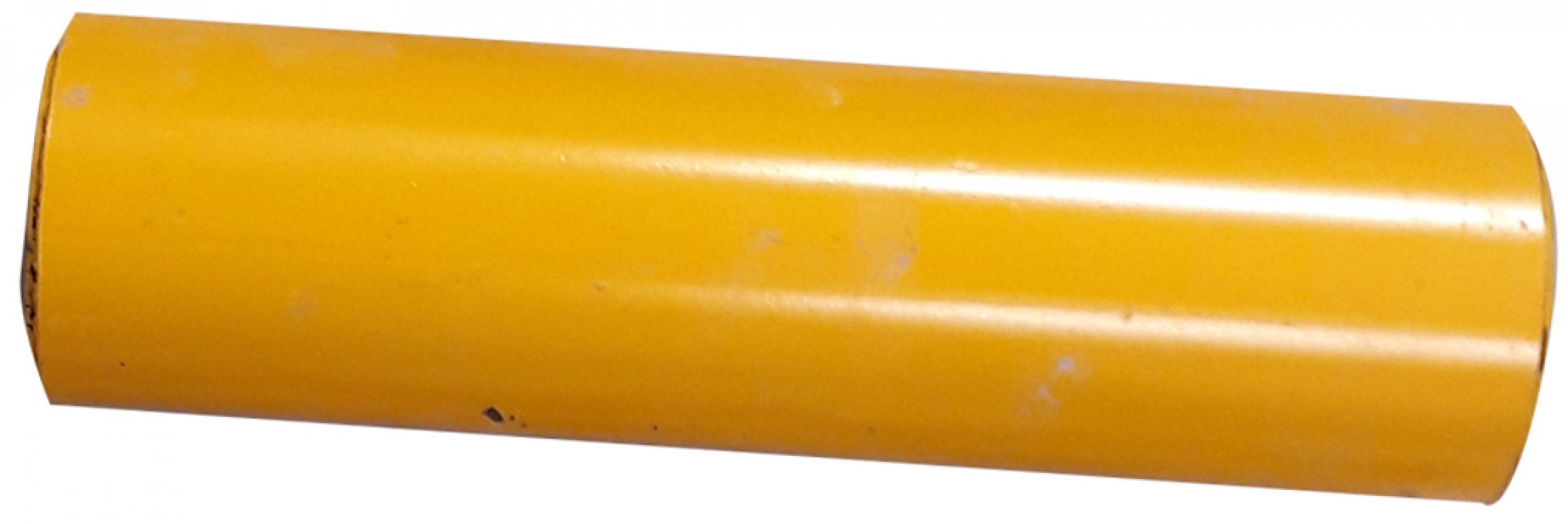

Schutzschlauch für Förderwelle inoFLEX Duo
-
L = 1800 mm, inkl. Kupplungen V-Teil 3“, montiert
Dreimotoriger Industriesauger inoCLEAN 350
- Für feinsten Staub mit autmatischer Filterreinigung
- Sehr leistungsfähig dank drei Motoren
- Angenehmer Geräuschpegel
- Leichte Handhabung
- Mit HEPA-Filter H
- Für Trockeneinsatz
Technische Daten:
- Betriebsspannung: 230 V / 50 Hz
- Motorleistung: 3 x 1,2 kW
- Fassungsvermögen: 50 l
- Unterdruck 230 mbar
- Luftströmung: 510 m3/h
- Abmessungen: 800 x 600 x 1.180 mm
- Gewicht (ohne Zubehör): 65 kg
Lieferumfang: Sauger komplett mit 3 Motoren & HEPA Filter, Saugrohr, 5 m Saugschlauch ø 50 mm, Bodensaugdüse

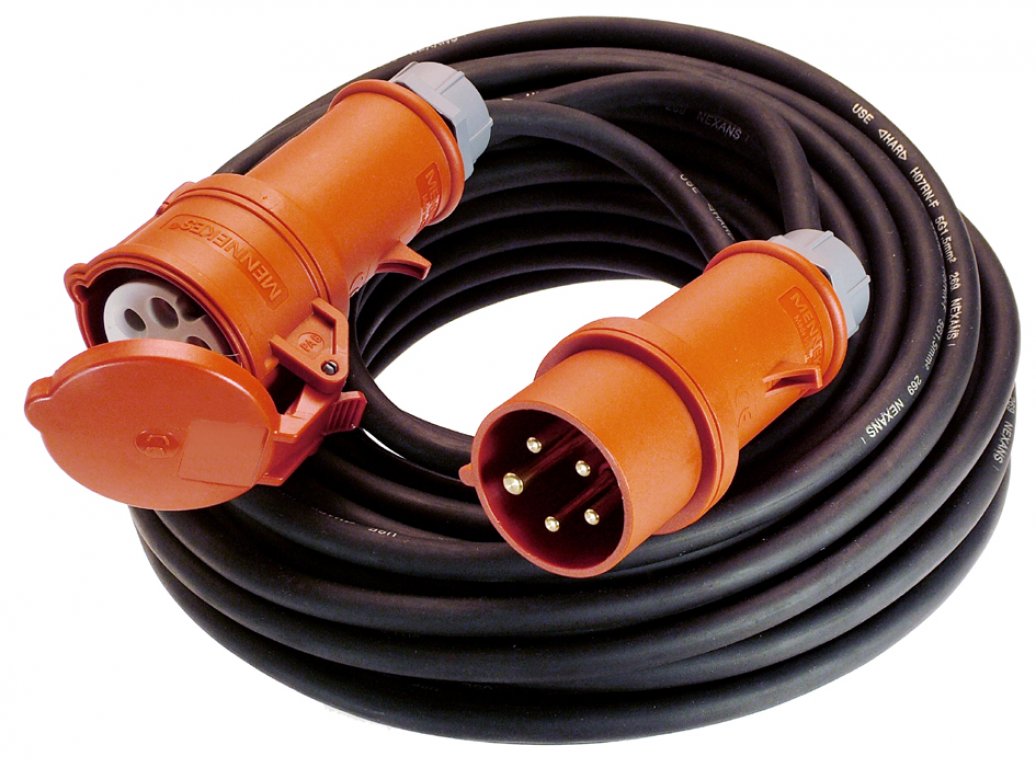

Verlängerungskabel 400 V / 5 x 4 mm²
- 32 A Stecker und Kuppplung

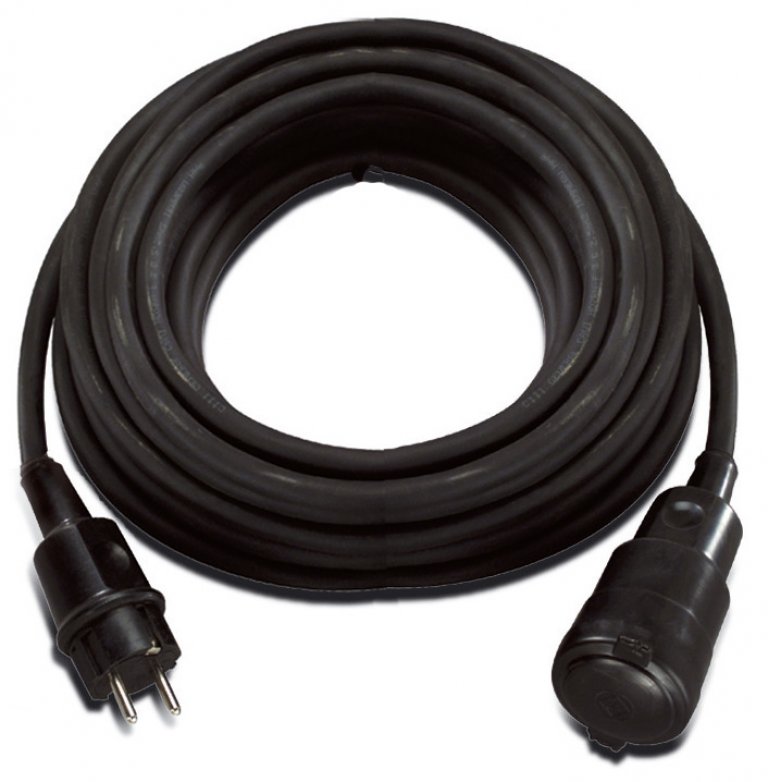

Verlängerungskabel 230 V / 3 x 2,5 mm²
- 16 A Schukostecker und Kupplung
Kabellose Funkfernsteuerung
- Funkfernsteuerung 3 Kanal mit Handsender, integrierter Antenne, Harting Stecker 4 polig mit LED Anzeige
- Nur für Geräte mit Steuerspannung 24 V / 42 V
- Funktion: EIN / AUS / TEST

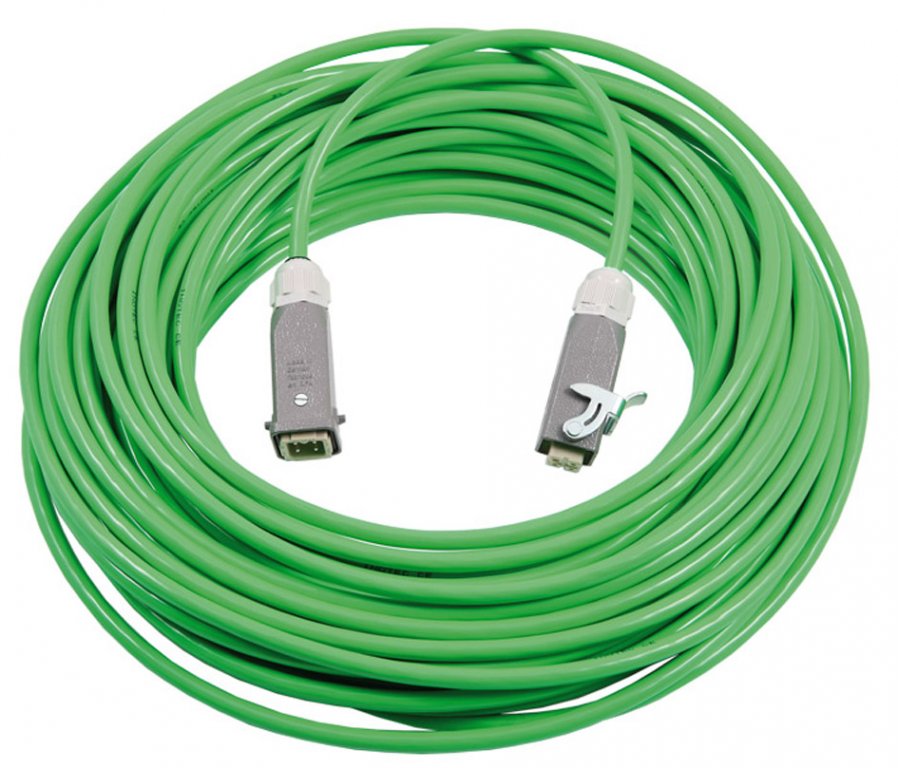

Fernsteuerverlängerungskabel ohne Fernsteuerschalter
- Für Fernsteuerkabel
- Für Fernsteuerschalter
- Für inoCOLL / inoCOLL Pro Einhandpistole
Fernsteuerschalter
- Mit 0,2 m Kabel, Kontrollleuchte und Harting Stecker, 4-polig
Statischer Mischer
- Verhindert/zerstört Knoten im Mörtel
- Durchmesser: 35 mm
- Länge: 200 mm
- inkl. Kupplung M-Teil 35 mm und V-Teil 35 mm

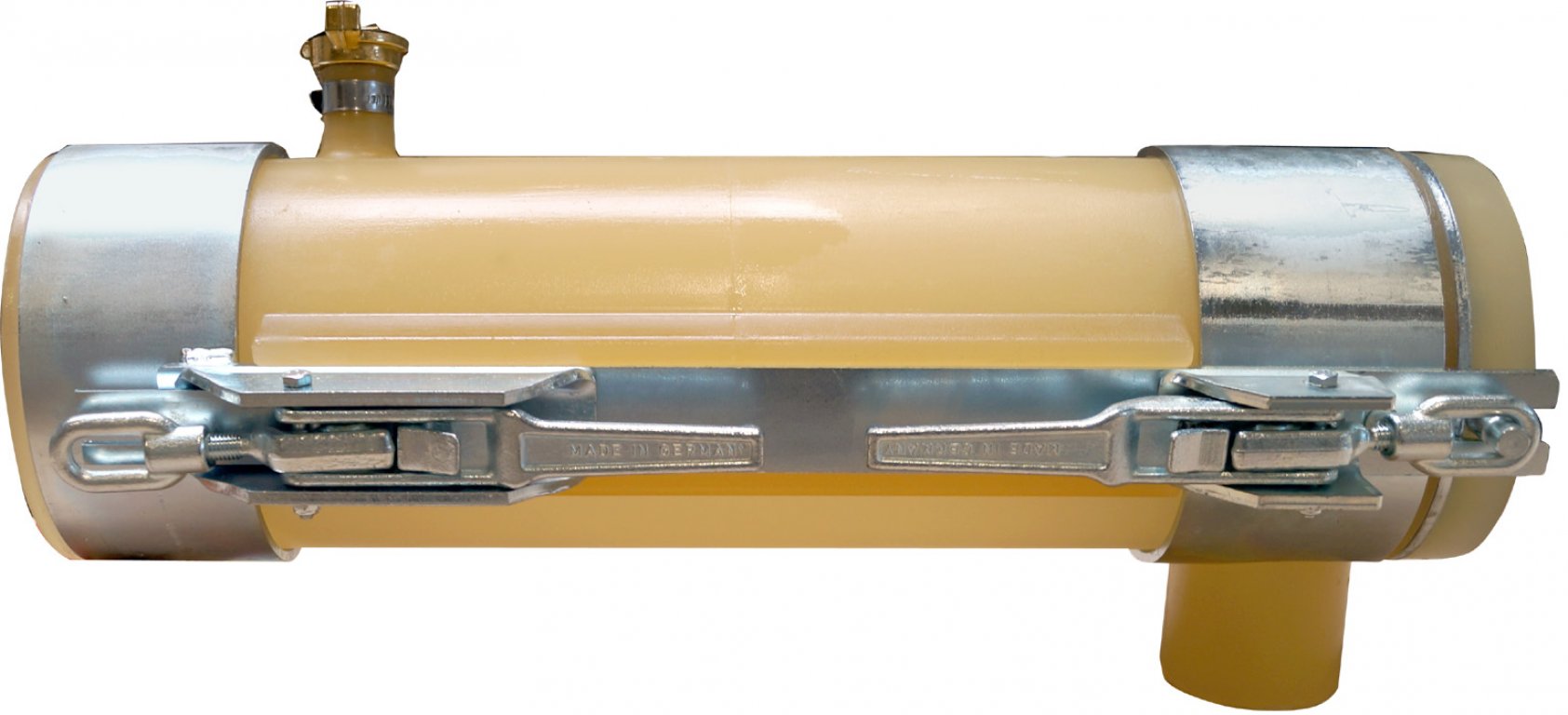

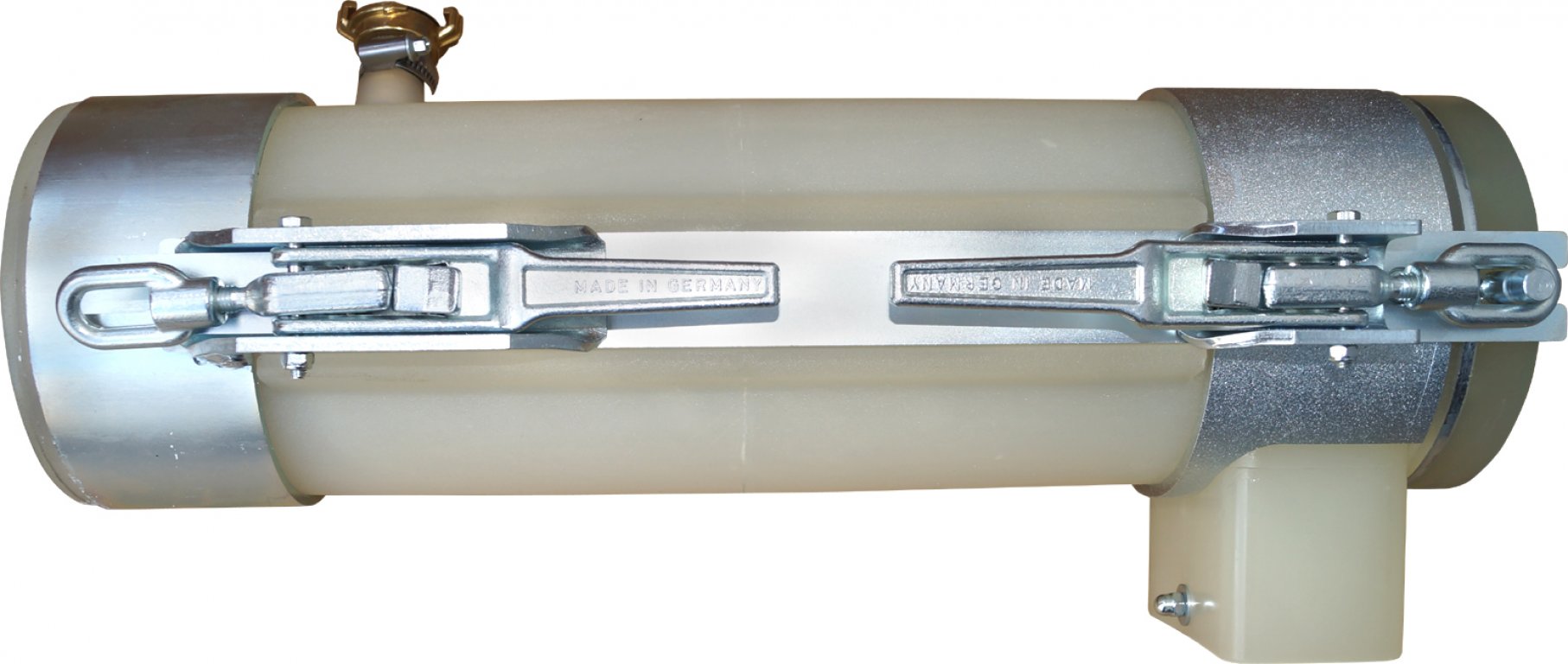

PU-Mischrohr inoPOWERMIX+ „S“ komplett mit breitem Materialauslauf für schwergängiges Material mit hoher Förderleistung
inklusive PU-Inlay, Stahlgerüst mit Exzenterverschlüssen, Mischrohrdeckel und Mischwelle (Edelstahl) (z.B. Drainagenmörtel, Industrieestriche, etc.)

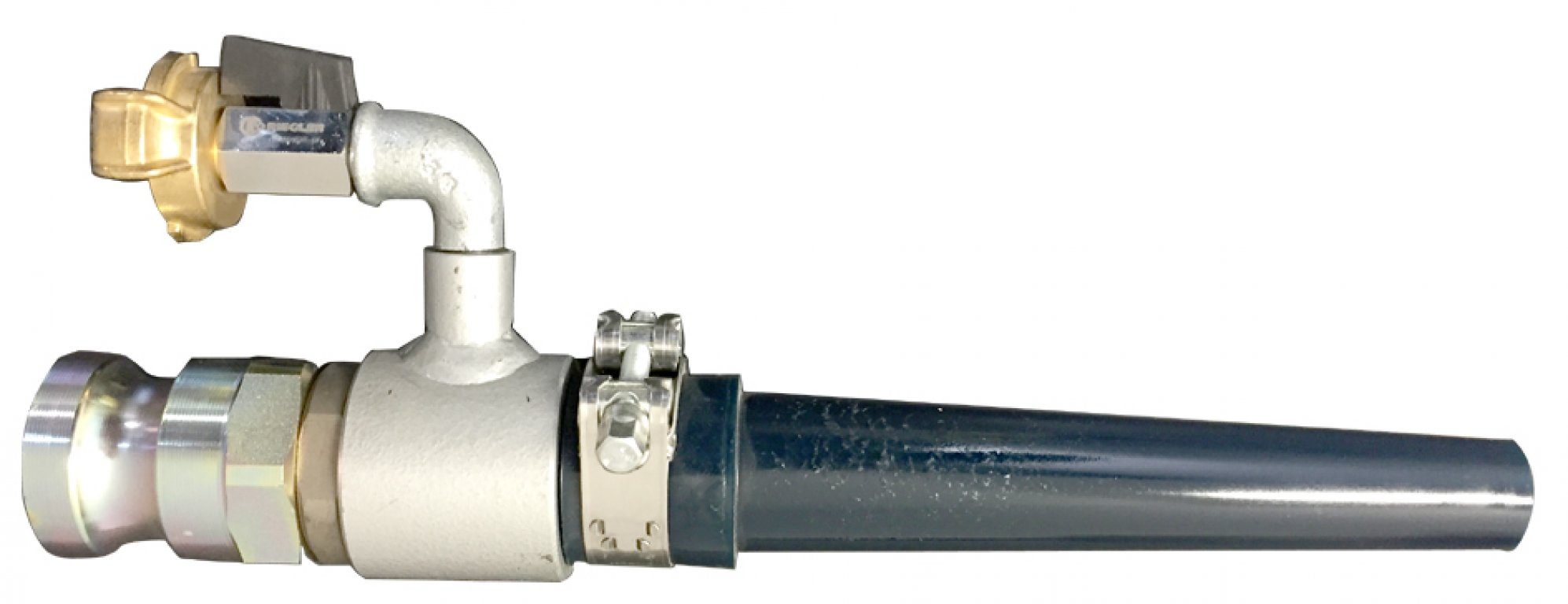

Reprofilierspritzgerät
- Reprofilier-Spritzgerät 35 V mit Düsenrohr 12 mm, Anschluss 35 V-Teil

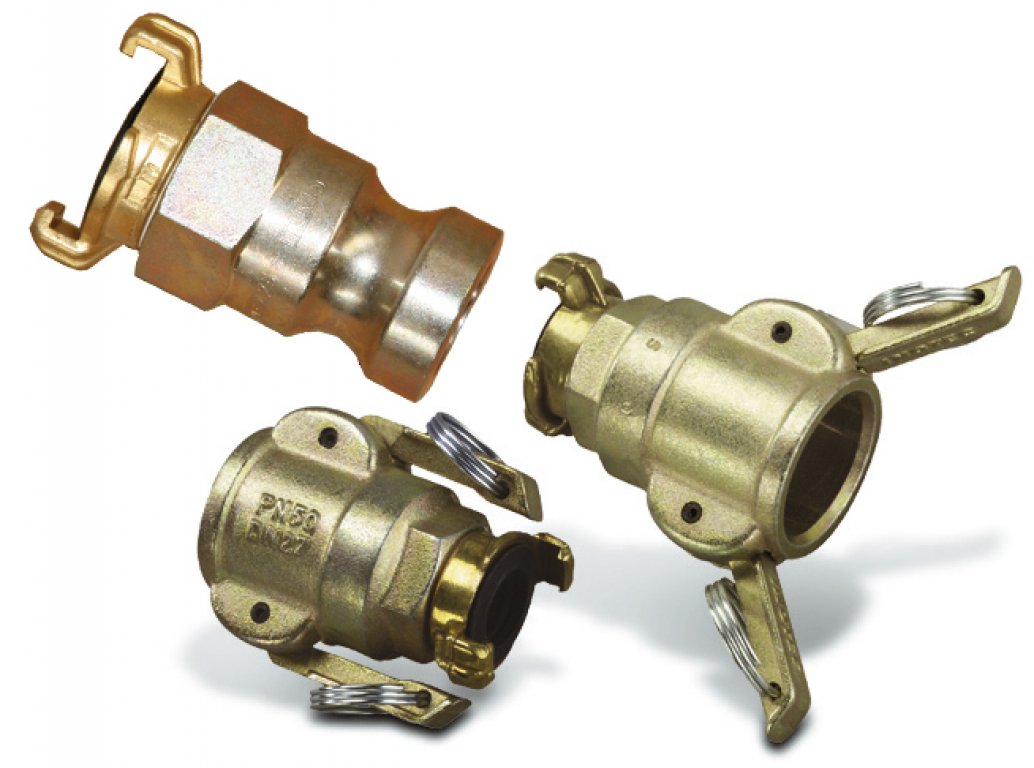

Kupplungsreduzierstück
- Für die Verbindung zweier Mörtelschläuche oder als Reduzierung des Maschinenabgangs
Putzstück mit GEKA Kupplung
- Zum Reinigen von Mörtelschläuchen

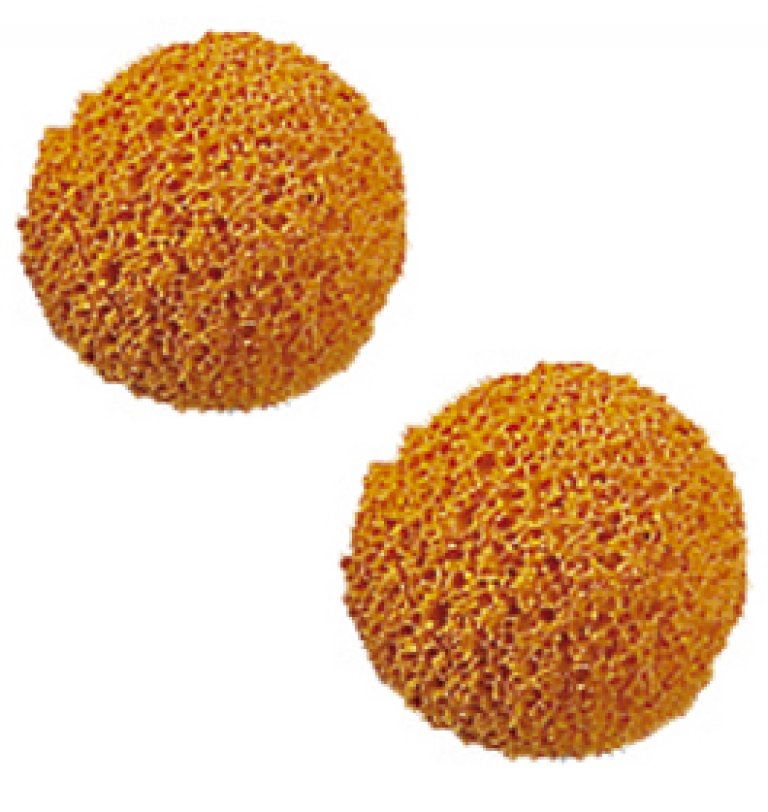

Schwammkugeln
- Für die Reinigung von Material-/Mörtelschläuchen
Druckerhöhungspumpe PQm65 mit GEKA-Kupplung zur Erhöhung des Wassernetzes
(örtliche Vorschriften beachten)
- 230 V / 50 Hz / 0,55 KW, 6 bar
- inkl. Stromanschlusskabel

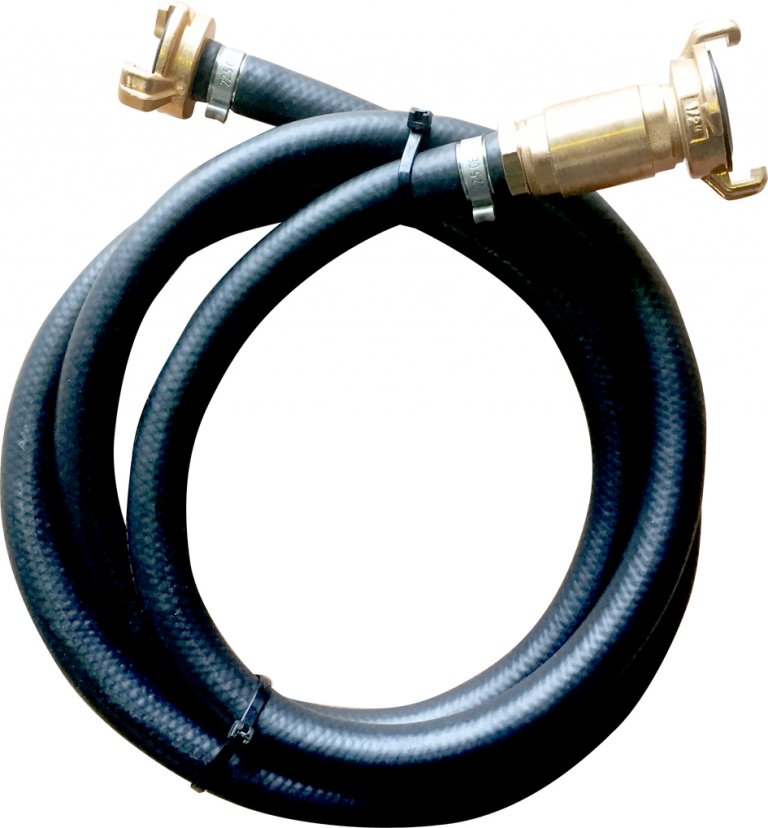

Rückschlagventil-Set inkl. GEKA-Kupplung und 1 Meter Schlauch
Wasserfass für inoCOMB Cabrio
- inkl. Wasserschlauch zwischen Wasserfass und Druckerhöhungspumpe 2 m mit Geka Kupplungen
- inkl. Drückerhöhungspumpe PQm65 (Art.-Nr. 10044111)
- inkl. Rückschlagventil-Set (Art.-Nr. 10006508)
PU-Mischrohr inoPOWERMIX kurz mit breitem Materialauslauf für inoMIX S50 / F52 (Edelstahl-Mischwelle)
- inklusive PU-Inlay, Stahlgerüst mit Exzenterverschlüssen, Mischrohrdeckel und Edelstahl-Mischwelle

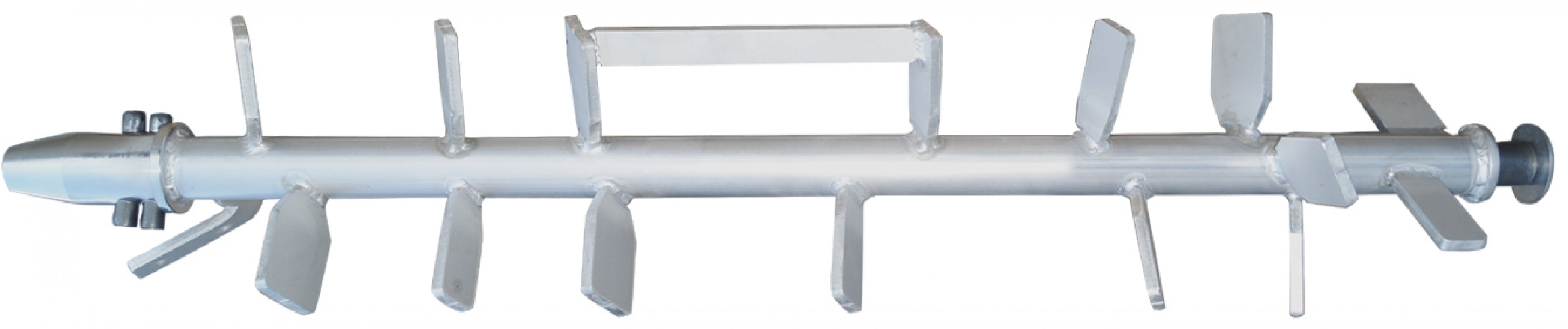

Edelstahl-Mischwelle für inoPOWERMIX kurz für inoMIX S50 / F52
- (z.B. Fussbodenausgleichsmassen, Maurermörtel, Drainagenmörtel, Industrieestriche, etc.)
