El pequeño silo para cargas en bolsas, Big-Bags y contenedores de un solo uso con mezcladora continua de 400 V y bomba de alimentación de 400 V
Resumen de las ventajas
- Puede utilizarse para todos los morteros preparados bombeables en polvo
- Potente tecnología de maquinaria de 400 V
- Capacidad de bombeo muy alta
- Regulación continua de la velocidad
- Manejo sencillo
- Fácil de limpiar gracias al tubo mezclador de PU
- Lo estándar es llenarlo con cargas en bolsas. Opcionalmente, puede llenarse el pequeño silo con Big-Bags o contenedores de un uso
El inoCOMB Cabrio es la solución ideal para procesar mucho material en muy poco tiempo. Con la potente mezcladora continua de 400 V y la probada bomba de alimentación, se aprovecha la tecnología para garantizar un funcionamiento sin problemas en la obra. Con los kits opcionales disponibles, el pequeño silo se puede adaptar a distintos ámbitos de aplicación en unos pocos pasos. Esto ofrece la máxima flexibilidad en el lugar de construcción gracias a las infinitas posibilidades de aplicación (pulverizar, pegar, verter, p. ej., compuestos de nivelación del suelo, relleno y refuerzo, etc.) El pequeño silo puede llenarse con cargas en bolsas, con Big-Bags a través de una cubierta opcional o con contenedores de un solo uso.
Vídeo
Detalles del servicio
| Tensión de servicio | V/Hz/A | 400 / 50 / 32 |
| Potencia del motor | kW | 6,3 (Controlada por frecuencia) |
| Peso vacio | kg | 420 |
| Tasa de entrega (dependiendo del material) | l/min | máx. bis ca. 100 |
| Distancia de transporte (según el material) | m | máx. 80 |
| Altura de presión (según el material) | m | máx. 40 |
| Contenedor de material | l | 200 |
| Conexión de agua | bar | 4 (¾") |
| Técnica de la máquina | Pequeño silo con tecnología | |
| Dimensiones (L x An x Al) | mm | 1200 x 800 x 1300 |
| Peso | kg | aprox. 420 |
inoCOMB Cabrio | |
| Compuestos de nivelación de suelos | |
| Enlucido superior | |
| Enlucidos de fachada | |
| Masilla para suelo | |
| Masillas orgánicas | |
| Mortero adhesivo o de refuerzo | |
| Mortero de reperfilado | |
| Se puede utilizar para todas las soleras en polvo y compuestos de nivelación | |
| Sellado de canalones y cimientos de maquinaria |
Volumen de suministro inoCOMB Cabrio
N.º de art. 10042272
(NUEVO)
N.º de art. 10042612
(reacondicionado)
Pequeño silo que consiste en:
- Bastidor, contenedor de material, armario de distribución y vibrador
La unidad de mezcla consiste en:
- Motorreductor, instalación de agua y tubo mezclador de PU eno POWERMIX «S» con amplia salida de material
La unidad de la bomba consiste en:
- Bomba de alimentación extensible, carcasa de la bomba y motorreductor con regulación por frecuencia
- Caja de herramientas
Kit «D» Cabrio
para aplicaciones en aerosol (22 l / 40 bar)
N. de art. 10043990*
Kit «Ü1» Cabrio
para pavimentos industriales (100 l / 15 bar)
N. de art. 10043988*
Kit «Ü2» Cabrio
para compuestos de nivelación de suelos
(100 l / 30 bar)
N. de art. 10043989*
Kit «RS» Cabrio
para material de grano grueso (50 l / 15 bar)
N. de art. 10043991*
_______________________________________
* Volumen de suministro ver accesorios
Caja de reparación para pequeño silo Cabrio
Volumen de suministro:
Systainer, engrasador, incluidos 2 cartuchos, llave de trinquete de anillo de 24 mm reversible, llave de boca SW24 y SW13, acoplamiento Geka de 3/4" boquilla y 3/4" IG y 1" IG, boquilla de pulverización Geka 3/4", acoplamiento Geka 1/2" boquilla, junta Geka con borde redondeado, filtro de latón, filtro de repuesto para el reductor de presión D06F, junta para el acoplamiento 35 / 42 / 50 mm, pieza de enlucido 50 pieza M y 35 pieza M con acoplamiento Geka, bola de esponja de 45 mm RG250 y 60 mm RG200, llave sueca 3", espátula multifunción B75 acero inoxidable, lubricante de montaje especial (lata de 400 ml), acoplamiento de conexión para el compresor (acoplamiento Geka/garra), martillo de bola 300 gr, abrazadera de manguera de 1/2" y 3/4" de alcance de sujeción, caja de herramientas Stanley FatMax
Kit «RS» Cabrio (rotor/estator R7-1,5 con barra de sujeción)
- Ø 115 mm, 50 l/min, 15 bar - para, por ejemplo, material de grano grueso como mortero de lechada
Volumen de suministro:
Brida de succión, brida de presión, manómetro de mortero, rotor/estator R7-1,5 con barra de sujeción, acoplamiento pieza M 50 (2" IG)

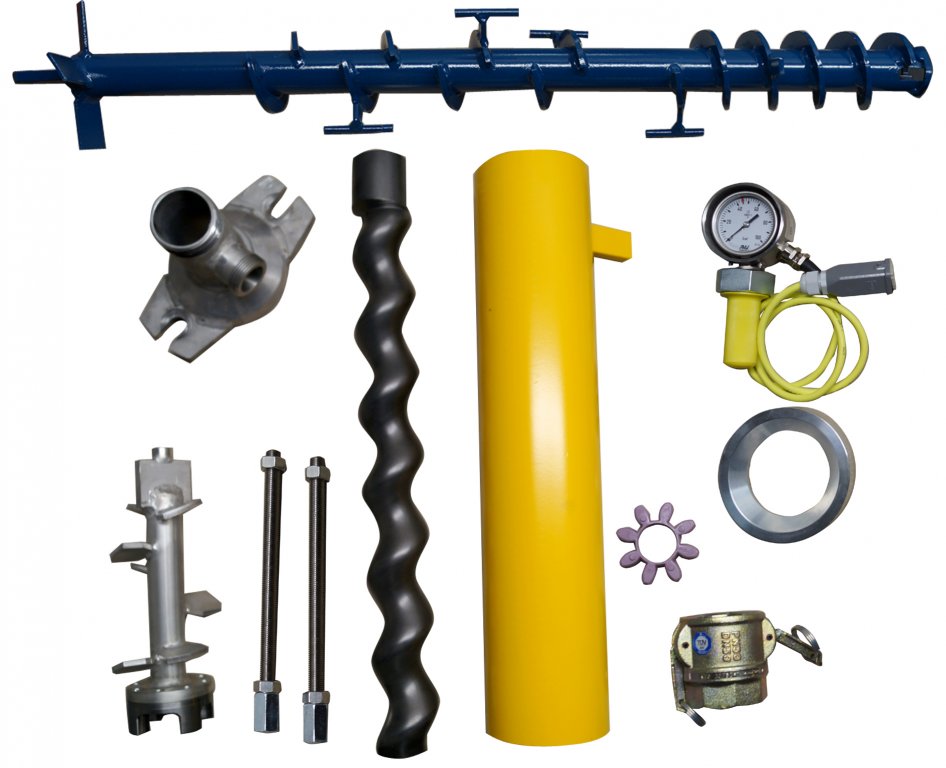

Kit «Ü2» Cabrio (rotor/estator 2R6)
- Ø 101 mm, 100 l/min, 30 bar - para, por ejemplo, compuesto de nivelación de suelos
Volumen de suministro:
Brida de succión, brida de presión, manómetro de mortero, eje de la bomba con acoplamiento Rotex, rotor/estator 2R6, acoplamiento pieza M 50 (2" IG), 2 x armellas, 4 x tuerca M16, 2 x varillas roscadas M16 (270 mm), 2 x tuerca doble M16
Kit «Ü1» Cabrio (rotor/estator 1R6)
- Ø = 101 mm, 100 l/min, 15 bar - para, por ejemplo, pavimentos industriales
Volumen de suministro:
Brida de succión, brida de presión, manómetro de mortero, eje de la bomba con acoplamiento Rotex, rotor/estator 1R6, acoplamiento pieza M 50 (2" IG), 4 x tuerca M16, 2 x varillas roscadas M16 (90 mm), 2 x tuerca doble M1
Motorreductor opcional de 280 rpm para pequeño silo Cabrio
Si el pequeño silo se va a utilizar exclusivamente para el procesamiento de aplicaciones de pulverización como el mortero de reperfilado, se puede seleccionar como opción el motorreductor de 280 rpm en lugar de la unidad de accionamiento estándar de 373 rpm.
Kit «D» Cabrio (rotor/estator D7-2,5 S)
- Ø 89 mm, 22 l/min, 40 bar - para, por ejemplo, aplicaciones en aerosol
Volumen de suministro:
Eje dosificador - paso 30 mm, brida de succión, brida de presión, manómetro de mortero, eje de la bomba con acoplamiento Rotex, rotor/estator D7-2,5 S, acoplamiento pieza M 50
Vibradores para OWC
El vibrador se ata directamente al contenedor de un solo uso
- Para el material en polvo no fluido en un contenedor de un solo uso
- Evita la formación de túneles en el contenedor de material
Volumen de suministro:
Vibrador con soporte angular, banda de tensión y cable de alimentación
Doble adaptador para vibradores
- Adaptador doble 230 V CEE para un vibrador acoplado un contenedor de un solo uso
Si ambos contenedores que deben alimentar el Cabrio con material mediante el inoFLEX Duo deben equiparse cada uno con un vibrador, se requieren dos adaptadores dobles (un adaptador para cada sonda de paletas rotativas/un adaptador para cada vibrador)

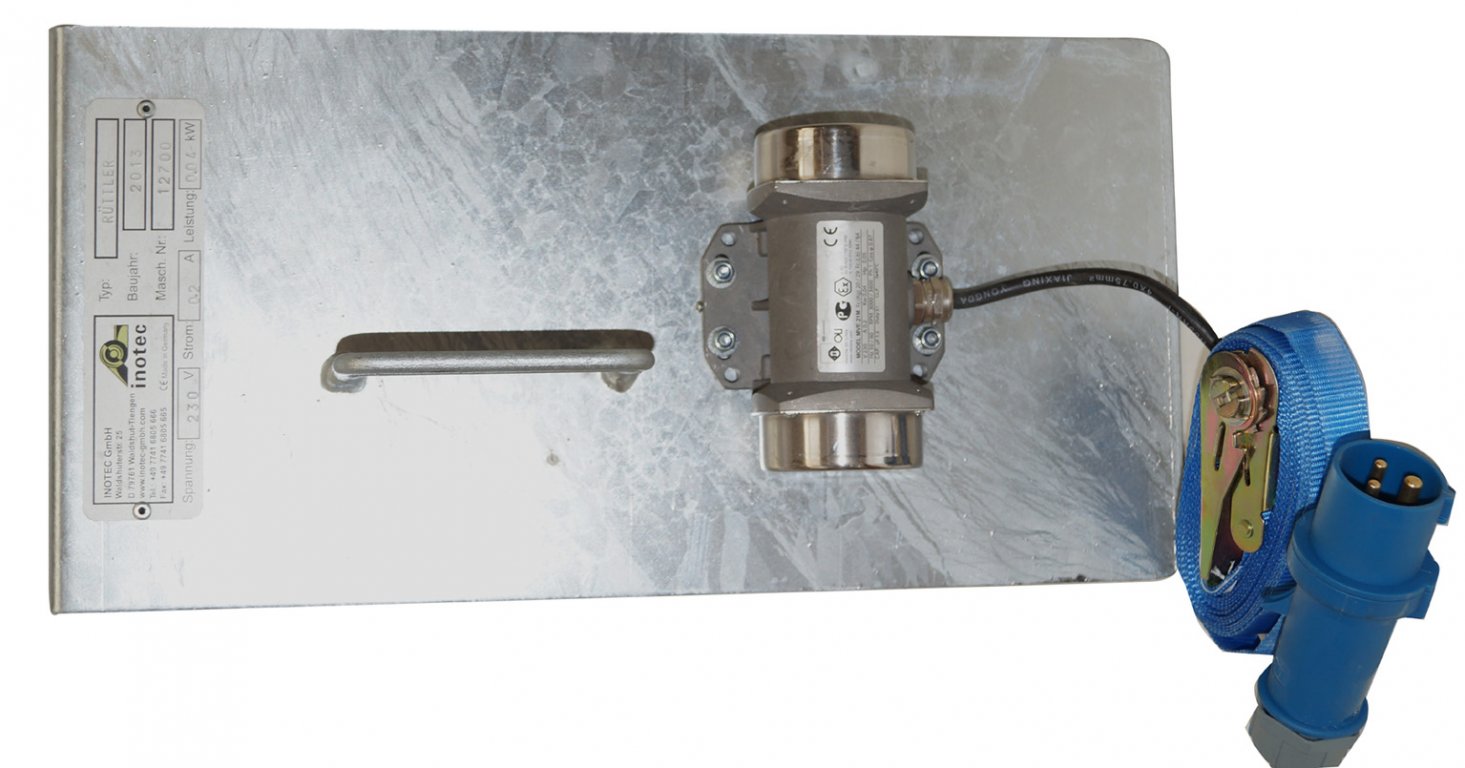

Vibrador con barras vibradoras para OWC y Big Bags
El vibrador se ensarta directamente en un OWC o Big Bag y se fija con una banda de tensión
- Para el material en polvo no fluido en OWC o Big Bag
- Evita la formación de «túneles» o «puentes»
Volumen de suministro:
Vibrador montado en una placa con varillas vibratorias, incluye cable de conexión de 230 voltios y banda de tensión.
Cubierta adicional para inoCOMB Cabrio para llenado directo con Big Bag
- sin tapa para la apertura de llenado
Eje dosificador - Paso 30 mm para el kit «D» Cabrio
Eje dosificador - Paso 45 mm para el kit «Ü1» y «Ü2» Cabrio
Eje dosificador - Paso 80 mm con doble paso para el kit «Ü1» y «Ü2» Cabrio
Manguera de agua/aire
- Para uso universal, por ejemplo, aire, agua
- Acoplamientos GEKA presionados con manguitos a ambos lados
| Datos técnicos: | |
| Presión de funcionamiento: | max. 15 bar |
| Rango de temperatura: | -20 bis +90°C |
Manguera de mortero Inotec
- Manguera especial resistente a la abrasión para bombear mortero húmedo a alta presión, muy resistente a las torceduras
- Para una presión de funcionamiento de 40 bar con triple seguridad
- Color externo amarillo para Ø 35 mm
- Color exterior negro para Ø 40 y 50 mm
- Con acoplamientos de manguera de mortero, pieza M y pieza V giratorias solo para Ø 25 mm)
- Con las palancas de leva en la pieza M
| Datos técnicos: | |
| Presión de funcionamiento: | 40 bar |
| Presión de explosión: | 120 bar |
Mezcladora de manguera para pavimentos especiales
- El material vuelve a mezclarse mediante la mezcladora de manguera.
inoFLEX Duo
Dos unidades de transporte en seco para el llenado indirecto de dos Big-Bag-Box Mono o dos contenedores de un solo uso
- Los dos ejes de transporte flexibles transportan el material a procesar desde dos contenedores de un solo uso o dos Big-Bag-Box Mono directamente al contenedor del pequeño silo
Volumen de suministro:
cubierta adicional, 2 ejes de alimentación flexibles, 2 motores, 2 sondas de paletas rotativas
Eje de medición con montaje cuadrado
paso 45 mm con inserto de PU 330 mm, paso 55 mm (1 y 2)
Eje de alimentación para el inoFLEX Duo (L=3200 mm)
Manguera de protección para el eje de alimentación inoFLEX Duo
- L = 1800 mm, incl. acoplamientos pieza V 3", montado
Aspirador industrial de tres motores inoCLEAN 350
- Para el polvo más fino con limpieza automática del filtro
- Muy potente gracias a sus tres motores
- Nivel de potencia sonora agradable
- Fácil manejo
- Con filtro HEPA H
- Para uso en seco
Datos técnicos:
- Tensión de funcionamiento: 230 V / 50 Hz
- Potencia del motor: 3 x 1,2 kW
- Capacidad: 50 l
- Presión negativa 230 mbar
- Flujo de aire: 510 m3/h
- Dimensiones: 800 x 600 x 1180 mm
- Peso (sin accesorios): 65 kg
Volumen de suministro: Aspirador completo con 3 motores y filtro HEPA, tubo de aspiración, 5 m de manguera de aspiración ø 50 mm, boquilla de aspiración de suelo

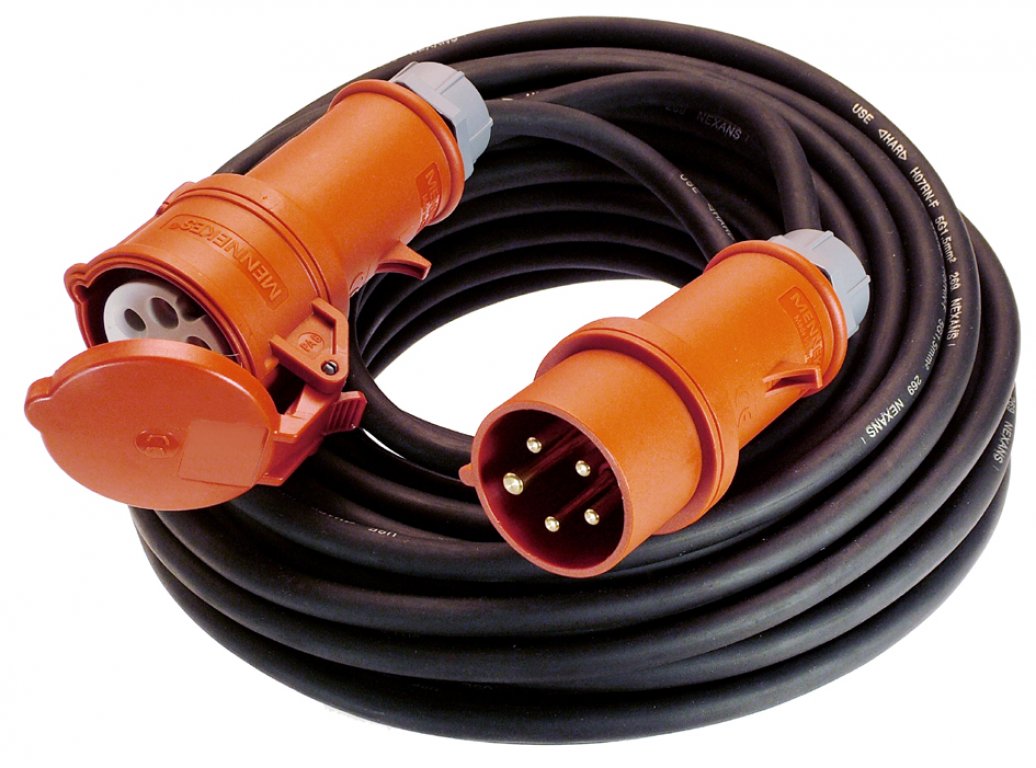

Cable de extensión, 400 V 5 x 4 mm²
- Conector 32 A y acoplamiento

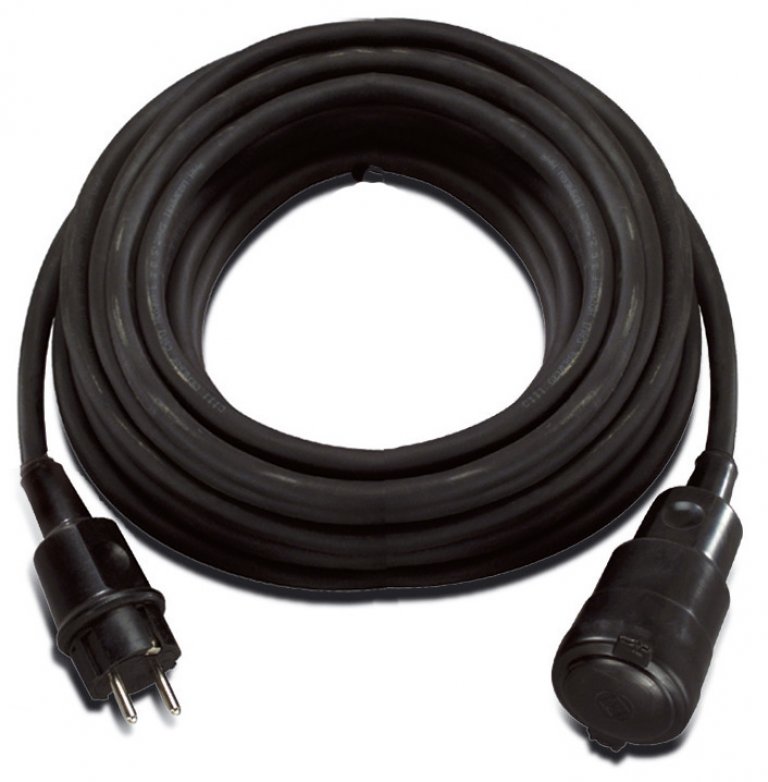

Cable de extensión, 230 V 3 x 2,5 mm² - 10 m
- Conector Schuko 16 A y acoplamiento
Control remoto inalámbrico por radio
- Control remoto por radio de 3 canales con transmisor manual, antena integrada, conector Harting de 4 polos con indicador led
- Solo para dispositivos con voltaje de control de 24 V / 42 V
- Función: ON / OFF / TEST
Cable de extensión del control remoto sin interruptor de control remoto
- Para el cable de control remoto
- Para el interruptor del control remoto
- Para pistola de una mano inoCOLL
Interruptor del control remoto
- Con un cable de 0,2 m, una luz piloto y Conector Harting
Mezcladora estática
- Evita/deshace los nudos en el mortero
- Diámetro: 35 mm
- Longitud: 200 mm
- Incl. acoplamiento pieza M 35 mm y pieza V 35 mm

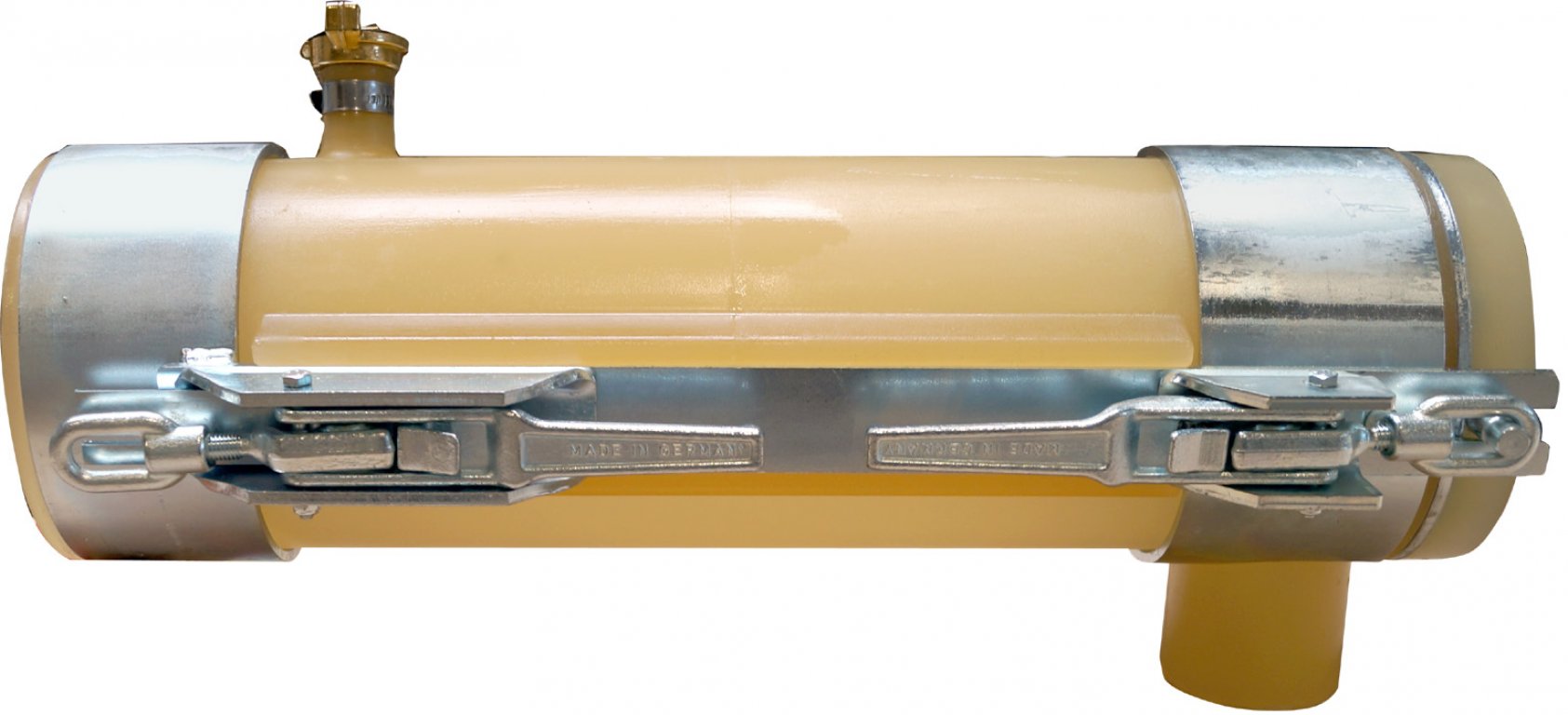

Tubo mezclador de PU inoPOWERMIX+ «S» completo con una amplia salida de material para material pesado con alto rendimiento de transporte
incluyendo cobertura de PU, bastidor de acero con cerraduras excéntricas, cubierta del tubo mezclador y eje mezclador (acero inoxidable) (por ejemplo, mortero de drenaje, pavimentos industriales, etc.)
Pulverizador para reperfilado
- Pulverizador para reperfilado 35 V con tubo de boquilla de 12 mm, conexión 35 pieza V
Reductor de acoplamiento
- Para conectar dos mangueras de mortero o como reducción de la salida de la máquina.
Pieza de enlucido con acoplamiento GEKA
- Para limpiar las mangueras de mortero

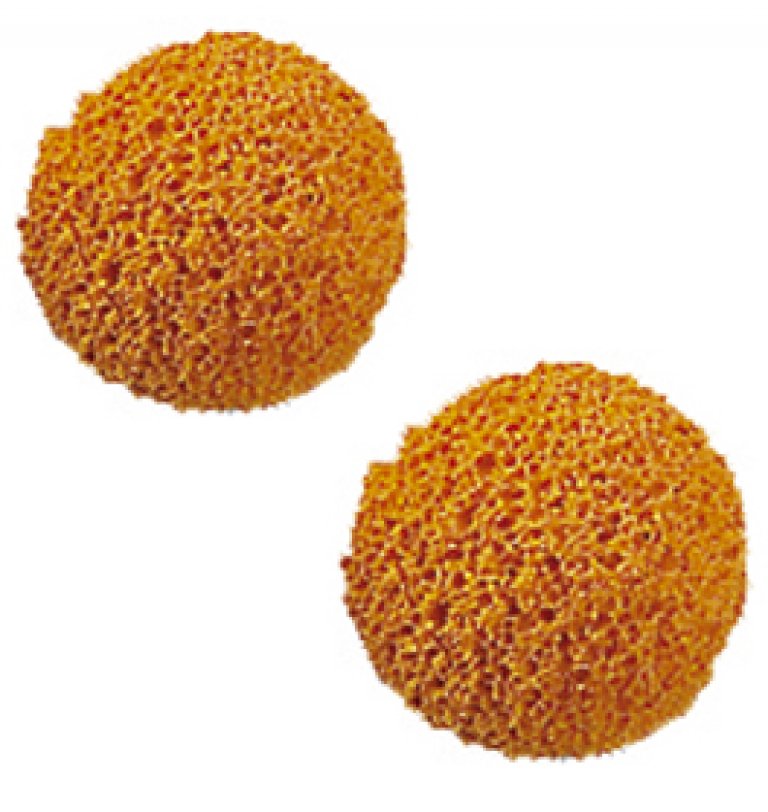

Bolas de esponja (versión blanda)
- Para limpiar las mangueras de material/mortero
Bomba de aumento de presión PQm65 con acoplamiento GEKA para aumentar la red de agua (observar las regulaciones locales)
- 230 V / 50 Hz / 0,55 KW, 6 bar
- Incluido el cable de alimentación
Juego de válvulas de retención, incluido acoplamiento GEKA y manguera de 1 metro
Barril de agua para inoCOMB Cabrio
- incl. 2 m de manguera de agua entre el barril de agua y la bomba de refuerzo con acoplamientos GEKA
- incl. bomba de refuerzo PQm65 (n.º art. 10044111)
- incl. juego de válvulas de retención (n.º art. 10044163)

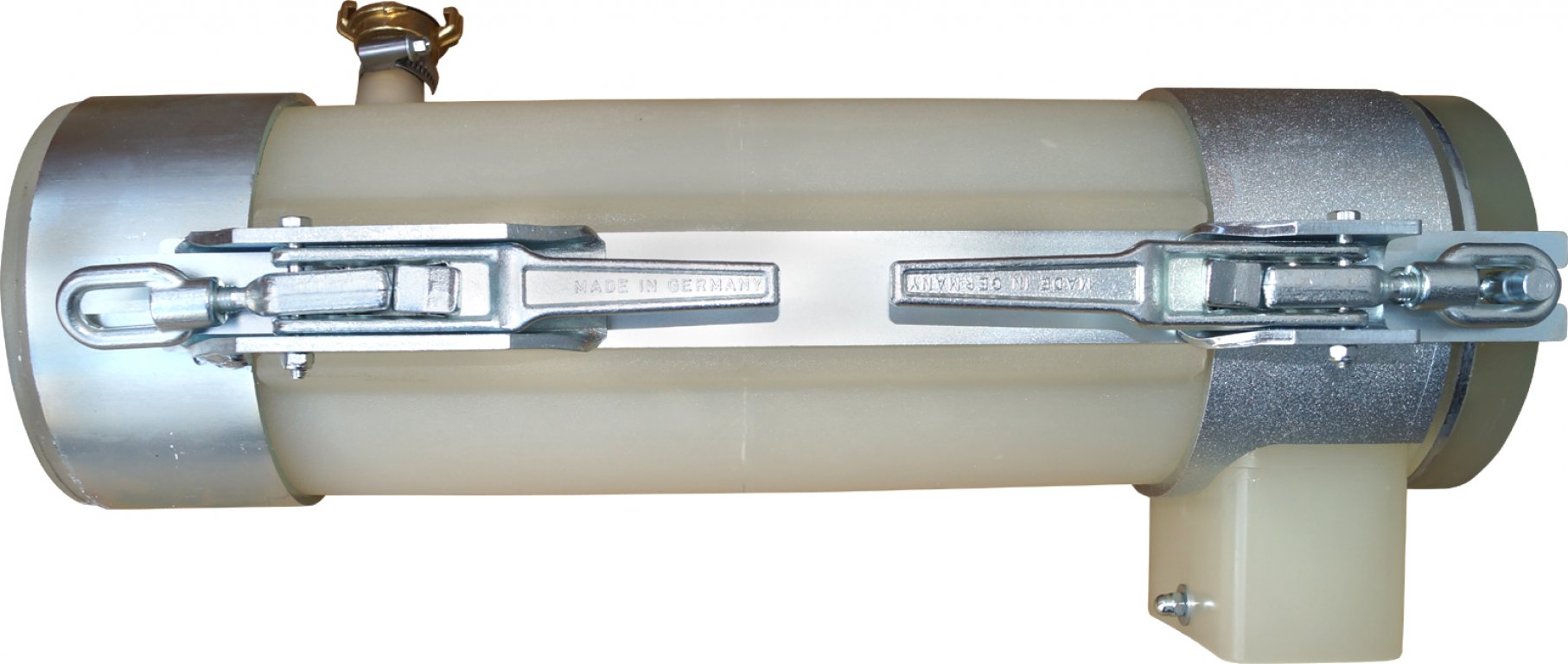

Tubo mezclador de PU inoPOWERMIX «S» completo
- incluyendo cobertura de PU, bastidor de acero con cerraduras excéntricas, cubierta del tubo mezclador y eje mezclador (acero inoxidable) (por ejemplo, para morteros adhesivos y de refuerzo, enlucidos ligeros, enlucido de acabado, enlucido finos, etc.)
Eje mezclador para inoPOWERMIX «S» (acero inoxidable)
por ejemplo, compuestos de nivelación de suelos, mortero de mampostería, mortero de drenaje, pavimentos industriales, etc.)
Eje de la bomba
Rotor R7-1,5
Estator R7-1,5 con barra de sujeción
Rotor D7-2,5 «S»
Estator D7-2,5 S (wf)
Rotor 1 R6
Estator 1 R6 (wf)
Lubricante de montaje
- Para montar el rotor y el estator
- 400 ml
